果园开沟施肥机设计【说明书+CAD】
设计编号
JX1963
设计软件
AutoCAD,Word
包含内容
见右侧图片
说明字数
见下方截图
图纸数量
见右侧图片
推荐指数
较高
价格
价格优惠中
整理日期
2019-05-03
整理人
admin
设计简介
摘 要:为解决果园开沟施肥工作量大等问题,通过对各种开沟施肥机进行类比,查阅相关资料,确定出一种优化方案,并绘制其主要机构三维模型进行仿真分析与计算说明。实现该果园开沟施肥机的开沟深度可调,施肥量可调,一次完成开沟施肥等工作。
关键词:果园开沟;施肥;开沟刀;
Abstract: To solve the heavy workload issues of orchard ditching fertilization ,Campered with kinds of ditching fertilization machine and read relevant literature ,And drew three-dimensional model of the ditching fertilization machine and organs of the simulation analysis and calculation instructions. Achieved orchard ditching fertilization machine trenching depth adjustable,fertilizer adjustable, Complete ditching fertilization once.
Key words: Orchard Ditiching; Fertilizing;Rotary blade

目  录


摘要 1
关键词 1
1 前言 1
1.1 选题背景 1
1.2 果园开沟施肥机的作用与形式 2
1.3 果园开沟施肥机的国内外研究现状 2
1.3.1 国内开沟机施肥机发展概况 2
1.3.2 国内主要开沟机 2
1.3.3 国外开沟机的发展概况 3
1.3.4 开沟机分类 3
2 果园开沟施肥机方案的选择 4
2.1 悬挂式开沟施肥机 4
2.2 自走式开沟施肥机 5
3 方案的确定 5
3.1 设计思路 5
3.2 整体结构和工作原理 6
3.2.1 整体结构 6
3.2.3 工作原理 6
4 结构设计与分析 7
4.1 开沟弯刀 7
4.1.1 开沟弯刀的结构组成 7
4.1.2 侧切刃 7
4.1.3 正切刃 8
4.1.4 材料和技术要求 9
4.2 开沟刀盘 9
4.2.1  开沟刀盘内孔直径 9
4.2.2 安装刀片螺栓孔位置 9
4.2.3 开沟刀盘外径 9
4.2.4 刀片安装数量 10
4.2.5 开沟刀盘总体结构 10
4.3 开沟刀轴 10
4.3.1 开沟刀轴的最小径计算 10
4.3.2 开沟刀轴结构图 11
4.4 动力选型 12
4.5 开沟机传动箱 13
4.5.1 开沟机锥齿轮箱 13
4.5.2 开沟刀滚 14
4.5.3 传动关系图 14
4.5.4 开沟机罩壳 15
4.6 施肥器 16
4.6.1 排肥器星轮 16
4.6.2 排肥器工作原理 17
4.7 深度调节器 18
4.7.1 液压缸的选择 18
4.7.2 深度调节器结构图 19
4.7.3 液压马达选择与安装 19
5 关键零部件校核计算 20
5.1 开沟刀轴的校核沟刀轴的校核 20
5.2 滚动轴承的校核 22
6 结论 23
参考文献 24
致谢 25

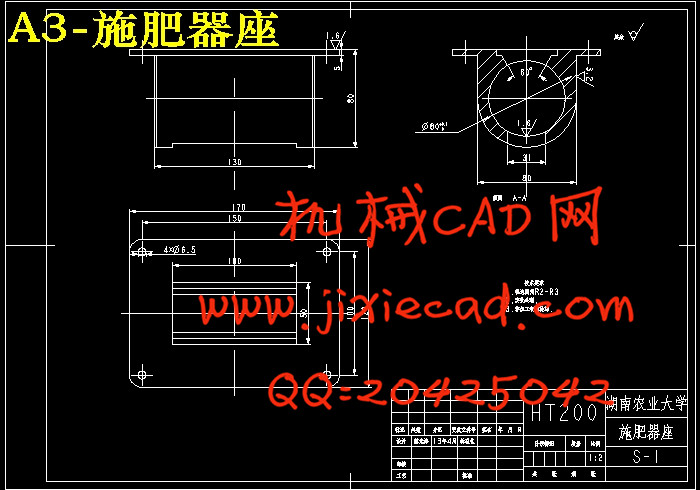

部分图纸截图
