离心机也可以称为沉淀器，类型有快速将液体中的悬浮物分离出来的离心机，用来浓缩和提纯微粒的制备式离心机，以及低速分析用的实验分析离心机，尽管离心机的类型不同，但是按照功能可以分为分离、浓缩、提纯和分析这几类。
离心机的发展有着悠久的历史，第一台离心机在19世纪30年代欧洲德国就问世了。在随后的时间里，离心机的技术发展得到了巨大的进步，主要表现在构造的不断改进和离心方法的改进。构造的改进首先体现在转速的提高，其次是离心转子的种类不断改进和增加；控制的自动化程度显著提高；机体外形朝着实用、小型化的方向发展；最大的进步是离心方法的不断丰富和发展，让离心机可以应用的范围越来越广泛。
离心机的工作原理就是利用离心机转子高速旋转产生的强大的离心力，加快液体中颗粒的沉降速度，把样品中不同沉降系数和浮力密度的物质分离开。
机械翻倒卸料离心机是在三足式离心机的基础上，经过改良设计而成的。它保留了三足式离心机对物料适应性强，分离精度高，运转平稳，操作简单等优点。而新增了对翻倒架的设计，采用机械翻倒卸料的方式，简化了操作过程，降低了劳动强度，提高了工作效率，同时避免了刮刀卸料会破话滤网和破坏物料晶粒的缺点。广泛的应用于化工，轻工和食品等行业。
摘 要

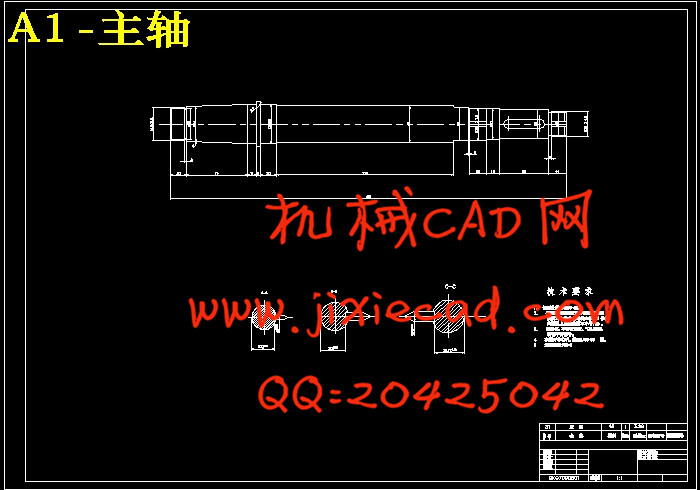

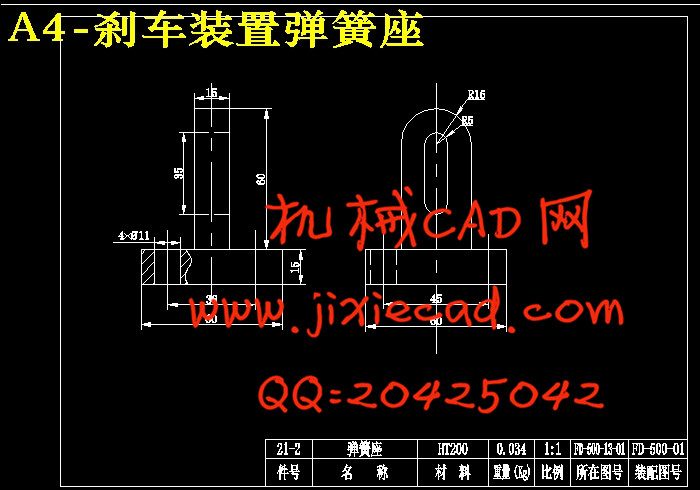

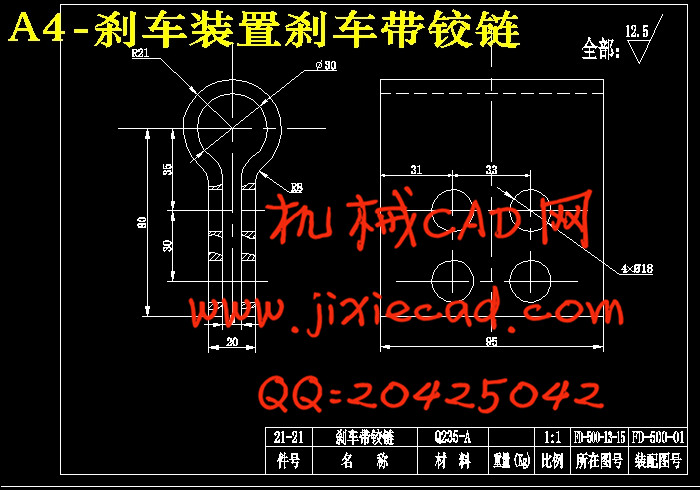

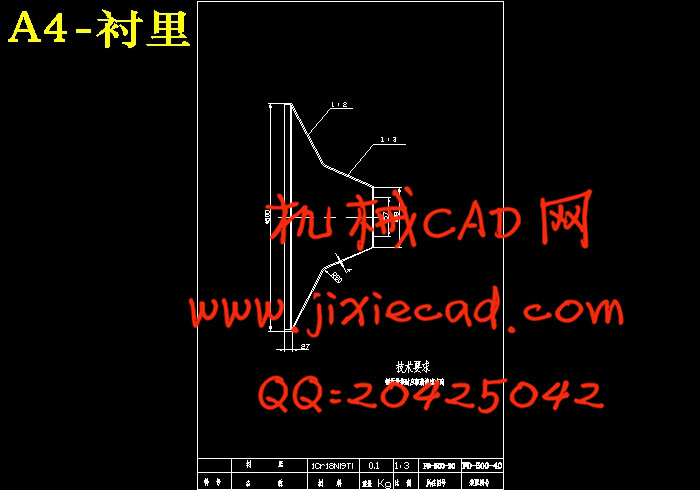

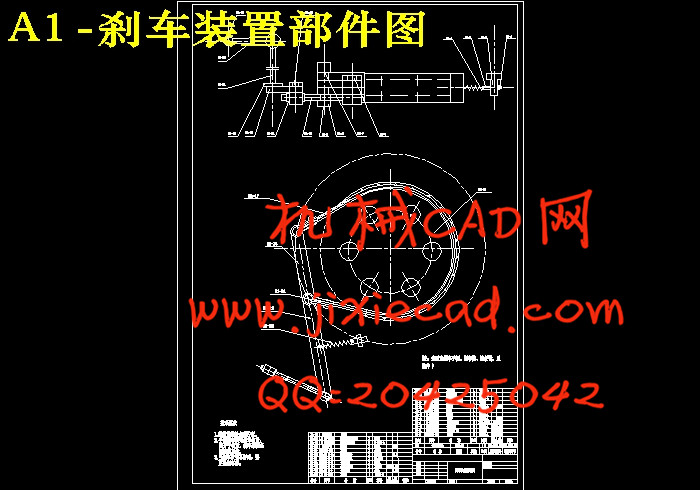

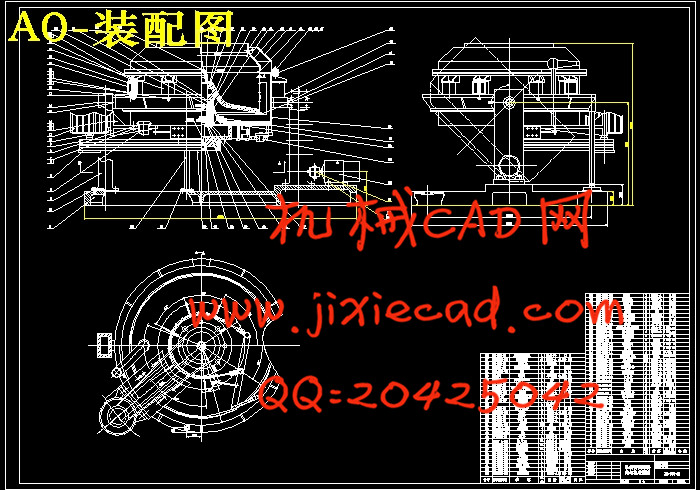

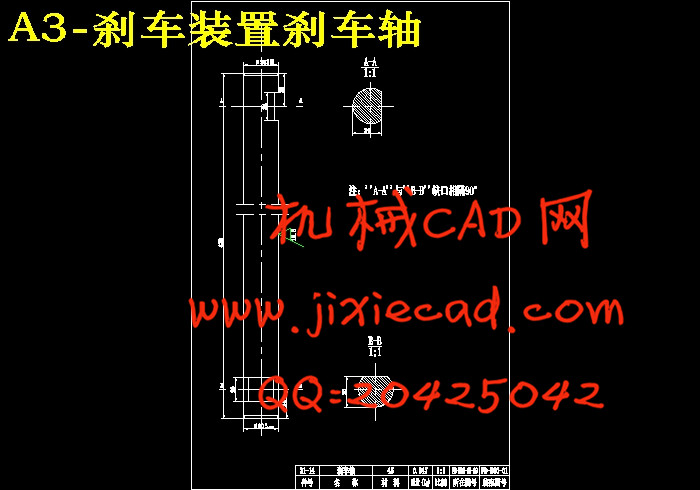

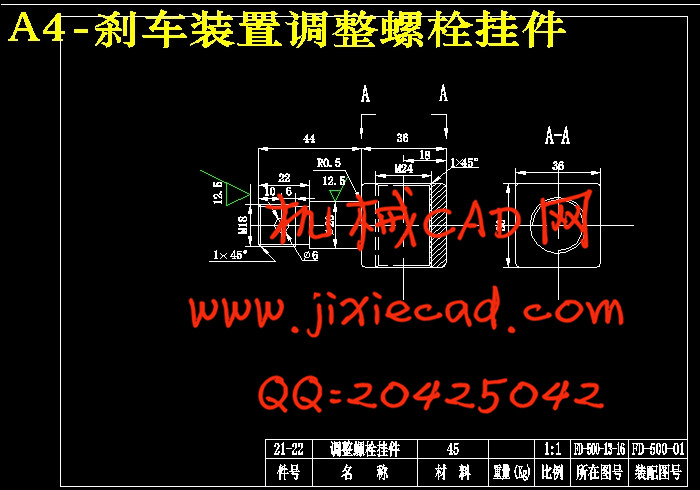

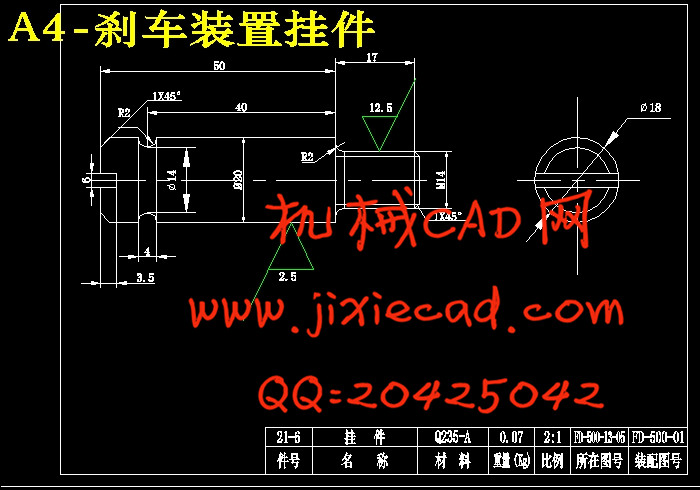

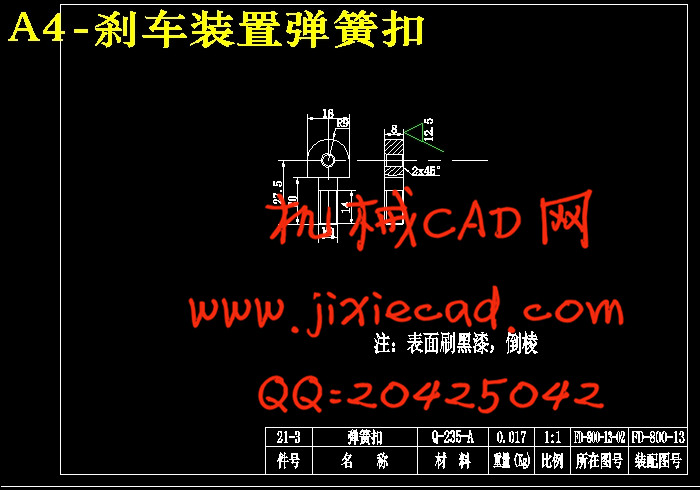

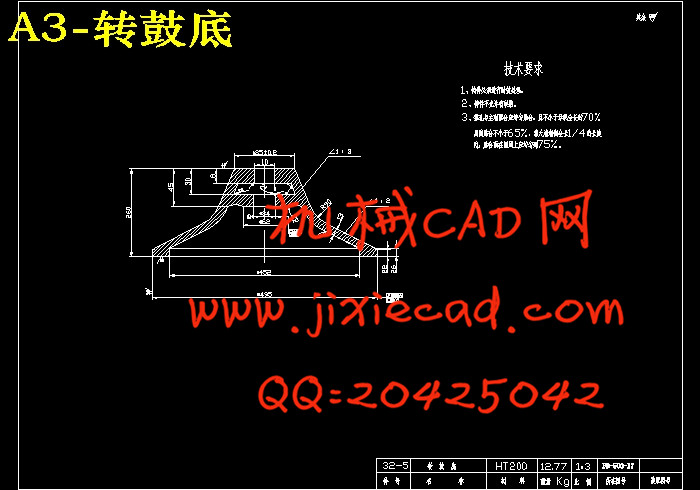

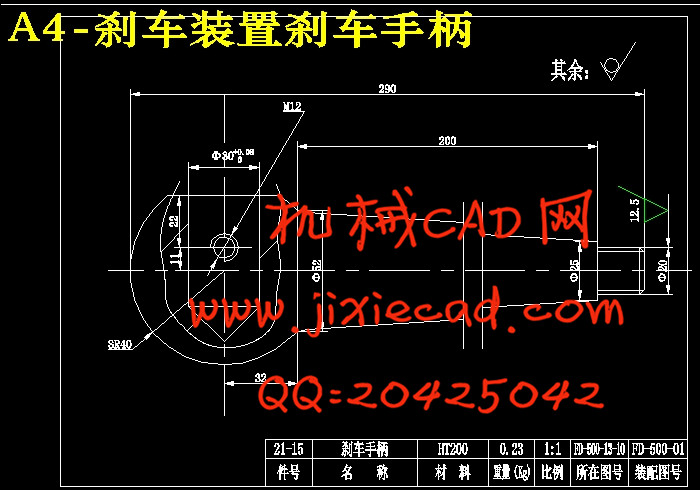

该毕业设计的题目为Φ500机械翻倒卸料离心机的设计。进行了转鼓壁的厚度计算，拦液板的计算，转鼓底的设计，功率计算和电动机的选择，传动皮带的设计及选择，主轴的设计和强度校核，轴承的选择，翻倒架的设计和强度计算，制动系统的机构设计和强度计算，翻倒传动部分的设计计算，和其它的一些设计计算。
离心机转鼓是离心机的关键部件之一, 因转鼓结构较为复杂, 用现行的强度设计计算方法对转鼓各部位的应力 往往得不到正确的评价, 从而影响了离心机转鼓使用的安全性。
在设计的过程中，首先要全面了解和分析离心机的工作原理：离心就是利用离心机转子高速旋转产生的强大的离心力，加快液体中颗粒的沉降速度，把样品中不同沉降系数和浮力密度的物质分离开。具体原理，先由控制电路接通带动转鼓转动的电动机，通过皮带的传动使转鼓转动，转鼓转动使物料固液分离，液体通过离心机底部的排液管流出，固体留在转鼓壁上，然后再由控制电路接通翻倒电动机使离心机翻转倒出固体，这样就完成了分离的整个过程，这也是我们设计必须明白的。然后了解离心机的各个零部件的构造和材料工艺要求。最后对离心机进行整体的评定。
关键词：离心机；转鼓壁；转鼓底；主轴；
Abstract
The title of this graduation design is a Phi 500 machinery overturned unloading centrifuge design. In under the guidance of the teacher Wang Jingyi heart, drum wall thickness calculation, stopped in the calculation and design of drum bottom, power calculation and motor, belt drive design and the selection of the, spindle design and strength check, bearing selection, overturning frame the design and strength calculation, mechanism design and strength calculation of braking system, overturned transmission part of the design and calculation, and the other some design calculation.
Centrifuge drum is one of the key components of the centrifuge, because of the complex of the drum structure, current strength design calculation method stress on each part of the drum are often not correct evaluation, thus affecting the centrifuge use safety.
In the design process, first of all to the working principle of full understanding and analysis of the centrifuge: first control circuit is connected to the drum is driven to rotate the motor, belt drive through the rotary drum to rotate, drum rotation causes the material to solid-liquid separation, liquid by centrifuge at the bottom of the liquid discharge pipe flow out, remained in the solid walls of the basket, then by the control circuit is connected to the overturned motor enable centrifuge flip poured out solid, thus completing the separation of the whole process, this is our design must understand. Then understand centrifuge in various parts of the structure and material technology requirements. At the end of the centrifuge is used for the overall evaluation.
Keywords: Centrifuge ; Drum Wall ; Drum Bottom ; Spindle;
离心机也可以称为沉淀器，类型有快速将液体中的悬浮物分离出来的离心机，用来浓缩和提纯微粒的制备式离心机，以及低速分析用的实验分析离心机，尽管离心机的类型不同，但是按照功能可以分为分离、浓缩、提纯和分析这几类。
离心机的发展有着悠久的历史，第一台离心机在19世纪30年代欧洲德国就问世了。在随后的时间里，离心机的技术发展得到了巨大的进步，主要表现在构造的不断改进和离心方法的改进。构造的改进首先体现在转速的提高，其次是离心转子的种类不断改进和增加；控制的自动化程度显著提高；机体外形朝着实用、小型化的方向发展；最大的进步是离心方法的不断丰富和发展，让离心机可以应用的范围越来越广泛。
离心机的工作原理就是利用离心机转子高速旋转产生的强大的离心力，加快液体中颗粒的沉降速度，把样品中不同沉降系数和浮力密度的物质分离开。
机械翻倒卸料离心机是在三足式离心机的基础上，经过改良设计而成的。它保留了三足式离心机对物料适应性强，分离精度高，运转平稳，操作简单等优点。而新增了对翻倒架的设计，采用机械翻倒卸料的方式，简化了操作过程，降低了劳动强度，提高了工作效率，同时避免了刮刀卸料会破话滤网和破坏物料晶粒的缺点。广泛的应用于化工，轻工和食品等行业。
摘 要
该毕业设计的题目为Φ500机械翻倒卸料离心机的设计。进行了转鼓壁的厚度计算，拦液板的计算，转鼓底的设计，功率计算和电动机的选择，传动皮带的设计及选择，主轴的设计和强度校核，轴承的选择，翻倒架的设计和强度计算，制动系统的机构设计和强度计算，翻倒传动部分的设计计算，和其它的一些设计计算。
离心机转鼓是离心机的关键部件之一, 因转鼓结构较为复杂, 用现行的强度设计计算方法对转鼓各部位的应力 往往得不到正确的评价, 从而影响了离心机转鼓使用的安全性。
在设计的过程中，首先要全面了解和分析离心机的工作原理：离心就是利用离心机转子高速旋转产生的强大的离心力，加快液体中颗粒的沉降速度，把样品中不同沉降系数和浮力密度的物质分离开。具体原理，先由控制电路接通带动转鼓转动的电动机，通过皮带的传动使转鼓转动，转鼓转动使物料固液分离，液体通过离心机底部的排液管流出，固体留在转鼓壁上，然后再由控制电路接通翻倒电动机使离心机翻转倒出固体，这样就完成了分离的整个过程，这也是我们设计必须明白的。然后了解离心机的各个零部件的构造和材料工艺要求。最后对离心机进行整体的评定。
关键词：离心机；转鼓壁；转鼓底；主轴；
Abstract
The title of this graduation design is a Phi 500 machinery overturned unloading centrifuge design. In under the guidance of the teacher Wang Jingyi heart, drum wall thickness calculation, stopped in the calculation and design of drum bottom, power calculation and motor, belt drive design and the selection of the, spindle design and strength check, bearing selection, overturning frame the design and strength calculation, mechanism design and strength calculation of braking system, overturned transmission part of the design and calculation, and the other some design calculation.
Centrifuge drum is one of the key components of the centrifuge, because of the complex of the drum structure, current strength design calculation method stress on each part of the drum are often not correct evaluation, thus affecting the centrifuge use safety.
In the design process, first of all to the working principle of full understanding and analysis of the centrifuge: first control circuit is connected to the drum is driven to rotate the motor, belt drive through the rotary drum to rotate, drum rotation causes the material to solid-liquid separation, liquid by centrifuge at the bottom of the liquid discharge pipe flow out, remained in the solid walls of the basket, then by the control circuit is connected to the overturned motor enable centrifuge flip poured out solid, thus completing the separation of the whole process, this is our design must understand. Then understand centrifuge in various parts of the structure and material technology requirements. At the end of the centrifuge is used for the overall evaluation.
Keywords: Centrifuge ; Drum Wall ; Drum Bottom ; Spindle;

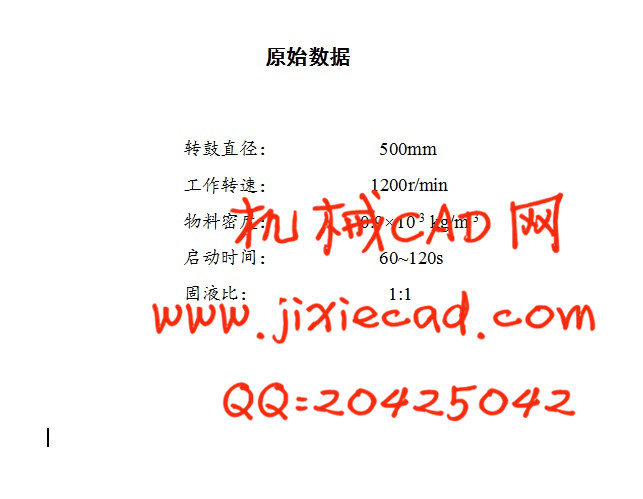

原始数据
转鼓直径： 500mm
工作转速： 1200r/min
物料密度： 0.9
10 3 kg/m 3启动时间： 60~120s
固液比： 1:1
