分级变速主传动系统设计
摘 要

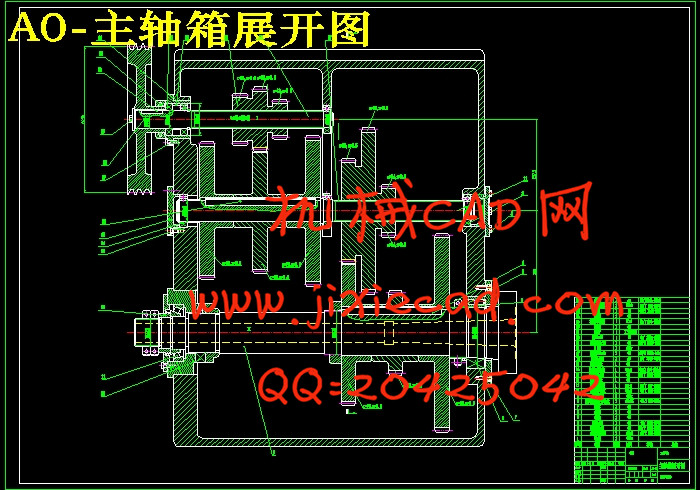

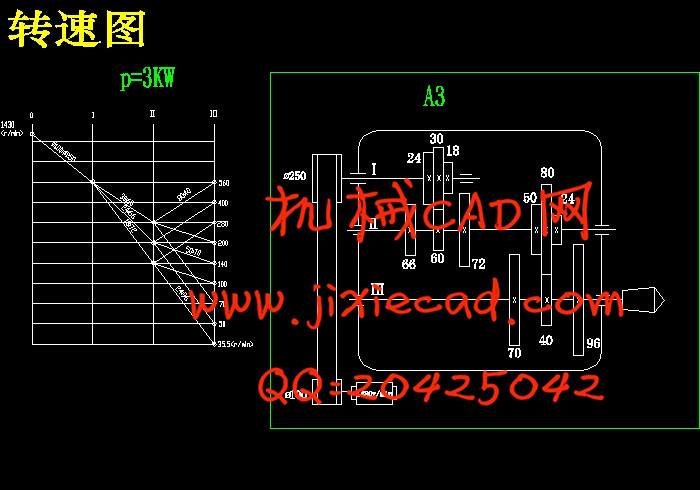

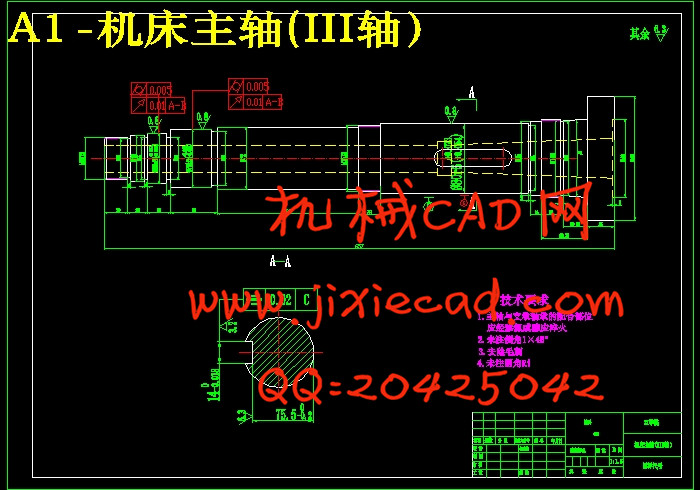

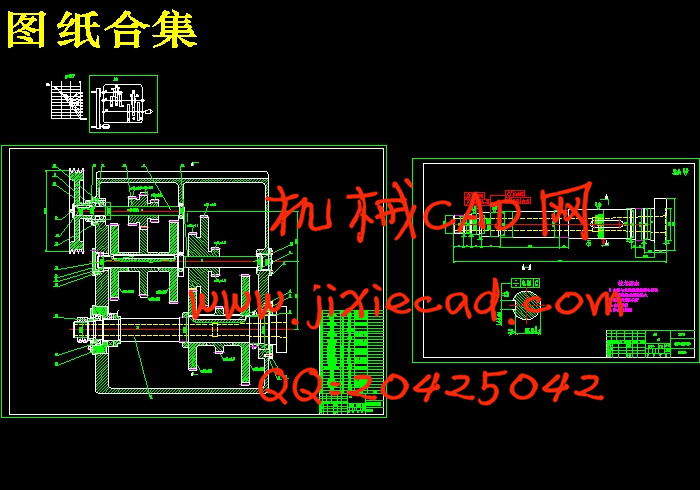

本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。
关键词 分级变速；传动系统设计；传动副；结构网；结构式；齿轮模数，传动比
目 录
摘 要 II摘 要
本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。
关键词 分级变速；传动系统设计；传动副；结构网；结构式；齿轮模数，传动比
目 录
第1章 绪论 1
1.1 课程设计的目的 1
1.2课程设计的内容 1
1.2.1 理论分析与设计计算 1
1.2.2 图样技术设计 1
1.2.3编制技术文件 1

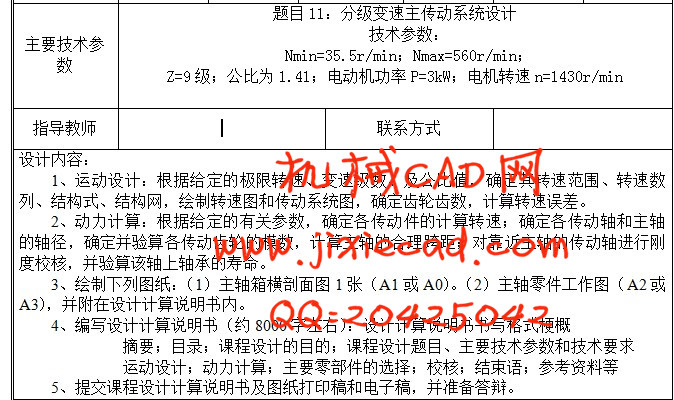

1.3 课程设计题目、主要技术参数和技术要求 2
1.3.1课程设计题目和主要技术参数
21.3.2技术要求 2
第2章 运动设计 3
2.1 运动参数及转速图的确定 3
2.1.1 转速范围 3
2.1.2 转速数列 3
2.1.3确定结构式 3
2.1.4确定结构网 3
2.1.5绘制转速图和传动系统图 4
2.2 确定各变速组此论传动副齿数 4
2.3 核算主轴转速误差 5
第3章 动力计算 7
3.1 带传动设计 7
3.2 计算设计功率Pd 7
3.3 选择带型 8
3.4 确定带轮的基准直径并验证带速 8
3.5 确定中心距离、带的基准长度并验算小轮包角 9
3.6 确定带的根数z 10
3.7 确定带轮的结构和尺寸 10
3.8 确定带的张紧装置 10
3.9 计算转速的计算 12
3.10 齿轮模数计算及验算 13
3.11 主轴合理跨距的计算 18
第4章 主要零部件的选择 19
第5章 校核 20
5.1 轴的校核 20
5.2 轴承寿命校核 23
第6章 结构设计及说明 23
6.1 结构设计的内容、技术要求和方案 23
6.2 展开图及其布置 24
结论 25
参考文献 26
致谢 27
