2000KN冷室压铸机合模装置设计【说明书+CAD】
设计编号
JX6150
设计软件
AutoCAD,Word
包含内容
见右侧图片
说明字数
见下方截图
图纸数量
见右侧图片
推荐指数
较高
价格
价格优惠中
整理日期
2018-03-13
整理人
admin
设计简介
2000KN冷室压铸机合模装置设计



摘要


本次设计是对2000KN冷室压铸机合模装置的设计。在这里主要包括: 三大模板、锁模机铰、调模部件的结构设计,锁模和顶针油缸尺寸的确定校核。这次毕业设计对设计工作的基本技能的训练,提高了分析和解决工程技术问题的能力,并为进行一般机械的设计创造了一定条件。
整机结构主要由油缸产生动力通过锁模机铰将需要的动力传递到动模板上,动模板带动丝杆螺母,从而带动合模装置运动,提高劳动生产率和生产自动化水平。更显示其优越性,有着广阔的发展前途。
本论文研究内容:
(1) 2000KN冷室压铸机合模装置总体结构设计。
(2) 2000KN冷室压铸机合模装置工作性能分析。
(3) 锁模机铰的设计。
(4) 调模部件的结构设计。
(5)对设计零件进行设计计算分析和校核。
(6)绘制装配图及重要部件装配图和设计零件的零件图。
关键词  冷室压铸机, 油缸,锁模机铰
The design of model 2000KN cold chamber die casting machine


ABSTRACT


This design is the design of 2000KN cold chamber die casting machine clamping device. Here mainly includes: the structure design of three large formwork, mould locking machine hinge, adjustable die parts, check to determine the mode locking and the ejector oil cylinder size. The graduation design on the design of the basic skills training, enhancing the analysis and to solve engineering problems, and create a certain condition for general mechanical design.
The structure is mainly composed of a cylinder power through the locking machine hinge will need to transfer the power to the movable template, dynamic template driven screw nut, which drives the clamping device movement, improve labor productivity and automation level of production. But also show its superiority, there are broad prospects for the development.
The research of this thesis:
(1) into 2000KN cold chamber die casting machine general structure design of equipment.
(2) analysis of model 2000KN cold chamber die casting machine device performance.
(3) design of locking machine hinge.
(4) structure design of adjustable die components.
(5) the design of components for the design calculation and check.
(6) assembly drawing and parts assembly diagram and parts diagram design.
Cylinder

Keywords:cold chamber die casting machine, molding machine, lock


目录

摘要 I
ABSTRACT II
1 绪论 1
2 冷室压铸机合模总体方案分析 7
3 合模部分结构尺寸设计 24
4 系统的调试和功能实现 34
   38
参考文献 39
   40

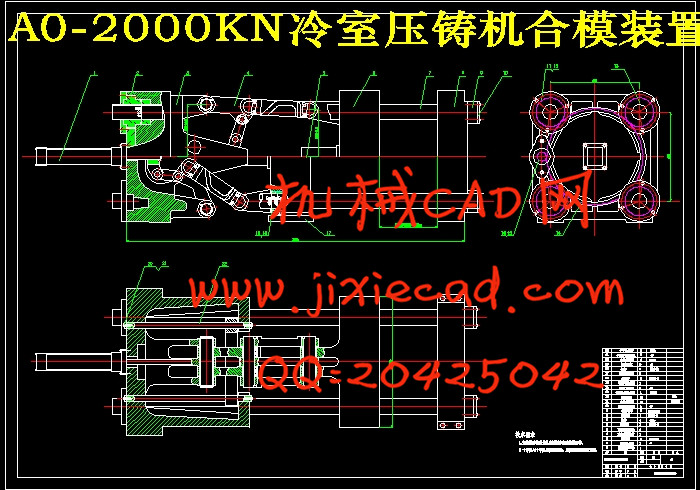

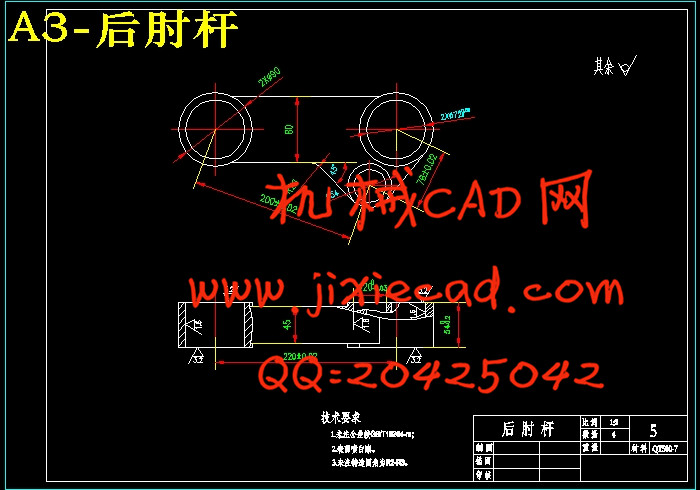

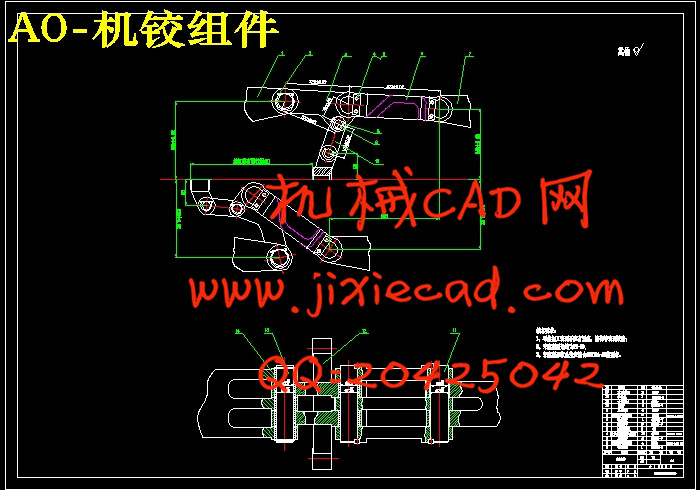

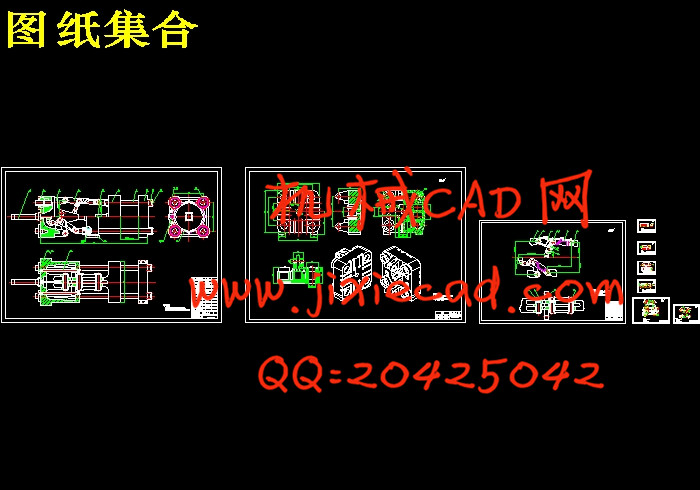

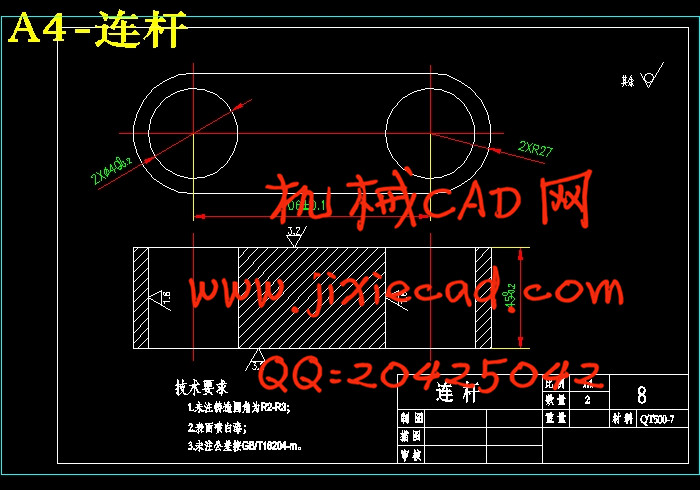

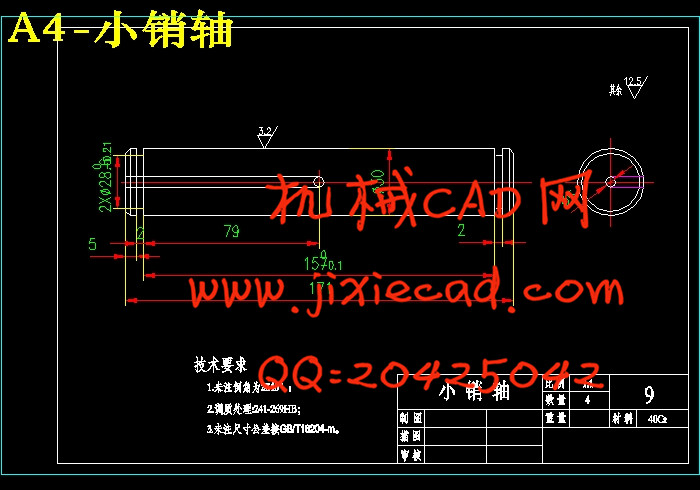

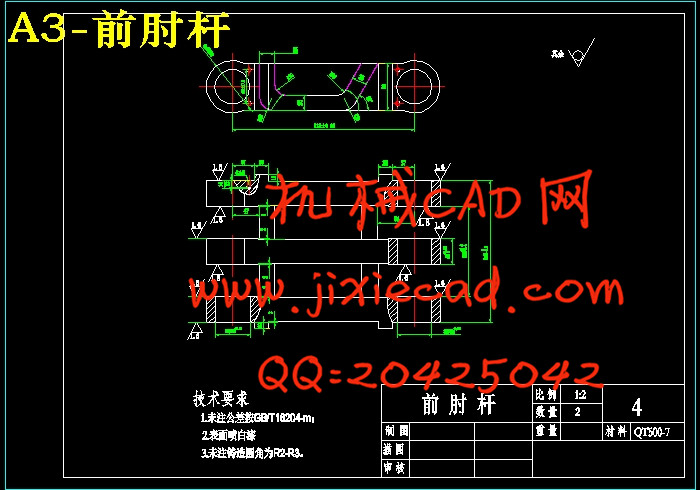

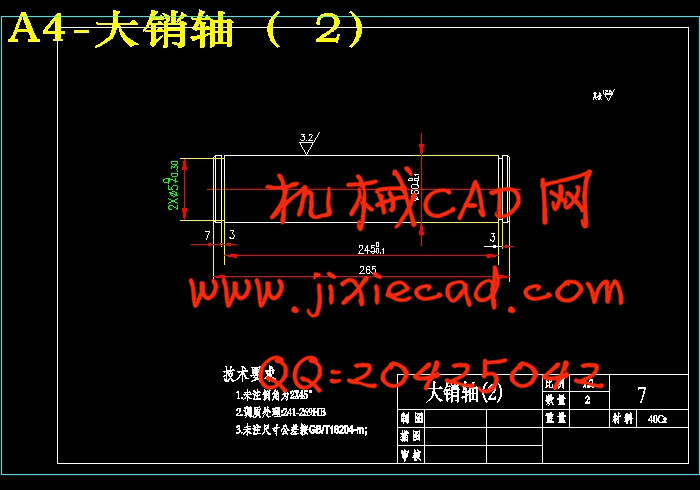

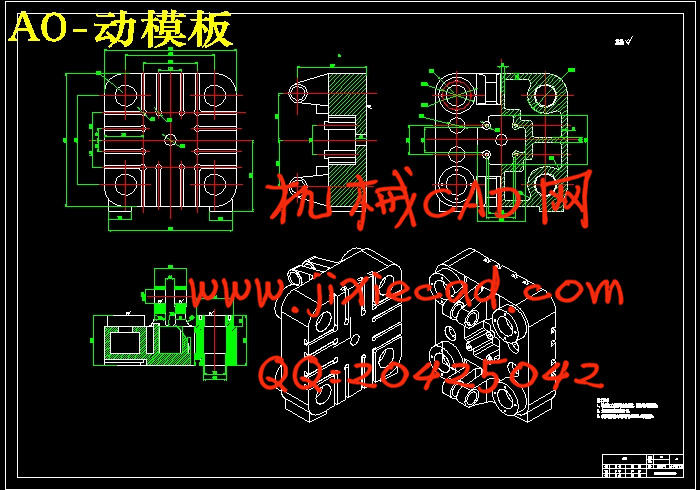

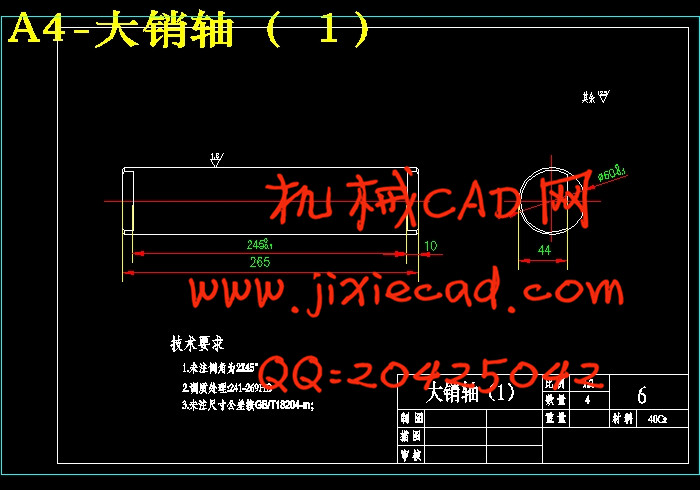

部分图纸截图
