设计名称
2T载货汽车离合器的设计【说明书+CAD】
设计编号
JX37
设计软件
AutoCAD,Word
包含内容

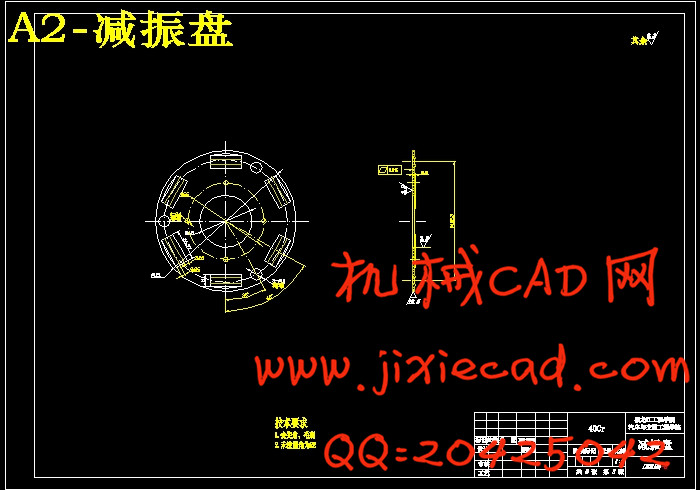

见右侧图片
说明字数
见下方截图
图纸数量
见右侧图片
推荐指数
较高
价格
价格优惠中
整理日期
2017-04-03
整理人
admin
购买流程
查看如何购买本站设计

设计简介

摘要

离合器是汽车机械传动系统中不可或缺的一个部件，离合器的质量直接关系着车辆的动力性、平顺性、经济性等多方面的设计要求。2T载货汽车在汽车行业中应用广泛，设计出结构简单、工作可靠、造价低廉的离合器，能大大降低整车生产的总成本，推动汽车经济的发展。膜片弹簧离合器是近年来在轿车和轻型汽车上广泛采用的一种离合器，它的转矩容量大而且较稳定，操作轻便，平衡性好。本文主要是对载重2吨轻型汽车的拉式膜片弹簧离合器进行设计。根据车辆使用条件和车辆参数，按照离合器系统的设计步骤和要求。
设计主要内容为：离合器结构方案选择，确定车型及其基本参数；离合器摩擦片基本参数确定以及材料的选择；从动盘毂、从动片、传力片结构参数设计计算以及材料的选择；扭转减震器的参数计算，减震弹簧的设计以及确定扭转减震器的材料；离合器盖、压盘尺寸参数设计计算及其材料的选取；分离轴承总成的设计、计算；离合器膜片弹簧的参数设计计算，材料及制造工艺的选择，强度校核

关键词:离合器；膜片弹簧；从动盘；压盘；摩擦片

ABSTRACT

The clutch is an essential vehicle of a mechanical transmission components, clutch is directly related to the quality of vehicle dynamics, ride comfort, economy and other aspects of the design requirements. 2T truck is widely used in the automotive industry, design a simple, reliable and low cost of the clutch, can greatly reduce the total cost of vehicle production, and promote economic development vehicle. Diaphragm spring clutch in car and light in recent years, widely used as a vehicle clutch, the torque capacity of its large and relatively stable, easy operation, good balance. This paper is a 2T truck pull light vehicle type diaphragm spring clutch design. According to traffic conditions and vehicle parameters, in accordance with the clutch system design steps and requirements.
Design mainly as follows:The clutch structure of the program options, determine the model and its basic parameters; Determine the basic parameters of the clutch friction plate, and the choice of materials;Driven plate hub, the driven film, transfer chip design and calculation of structural parameters and material selection;Reversing the shock absorber of the parameter calculation, damping spring to determine torsional damper design and material;Clutch cover, pressure plate design and calculation of dimensions and material selection;The release bearing assembly design, calculation;The parameters of the clutch diaphragm spring design calculations, materials and manufacturing process selection, strength check

Key words: Clutch；Diaphragm spring；Platen；Pressure plate；Friction slices

目录
摘要 I
Abstract II
第1章绪论 1
1.1 引言 1
1.2 选题目的、意义 1
1.3 离合器研究现状 1
1.4 离合器概述 3
1.4.1 离合器主要功能 3
1.4.2 离合器应满足基本要求 4
1.5 膜片弹簧离合器优点 5
1.6 拉式膜片弹簧离合器优点 5
1.7 本设计基本内容 5
第2章离合器结构方案选择 6
2.1汽车基本参数及设计要求 6
2.1.1选定车型基本参数 6
2.1.2 离合器设计基本要求 6
2.2 离合器结构方案选择 6
2.2.1 从动盘数的选择 6
2.2.2 压紧弹簧和布置形式的选择 7
2.2.3 压盘的驱动方式 8
2.2.4 分离轴承总成选择 9
2.2.5 离合器的通风散热 9
2.3 本章小结 10
第3章离合器摩擦片基本参数的确定 11
3.1 摩擦片尺寸及其他参数选择 11
3.2 离合器后备系数
