设计简介

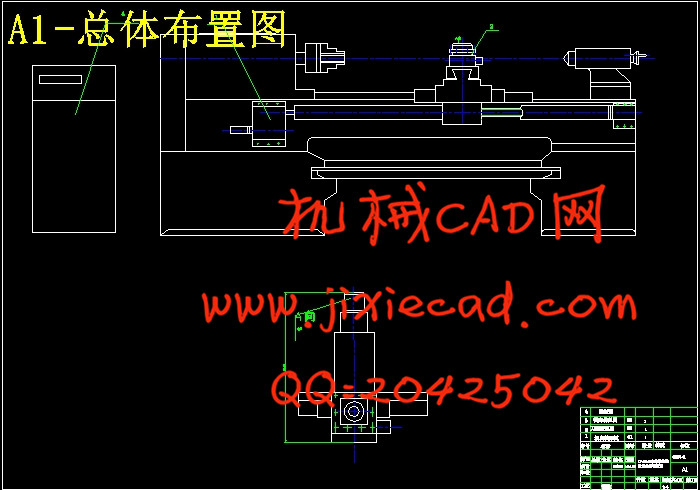

首先是数控系统的选择。本设计方案数控系统选用外购的成套产品。由于本人水平有限，做不出数控系统，只能选用成套的数控系统；再者，成套的数控系统功能要比自己搭建的功能丰富。这里选用广州数控的928TB数控系统。
进给传动的作用是接受数控系统的指令，驱动刀具作精确定位或按规定的轨迹作相对运动，加工出符合要求的零件，对进给传动的要求是高精度、高速度。改造中我们采用广州数控的928TB数控系统，其带有X、Z轴控制功能，其采用步进电机开环驱动系统实现X、Z轴运动控制，这样结构简单，安装调试和维修都非常方便。电机有数控系统直接控制，不需要另外的步进电机控制系统。
加装主轴脉冲发生器，以实现切削螺纹功能。脉冲发生器与主轴用同步带连接。

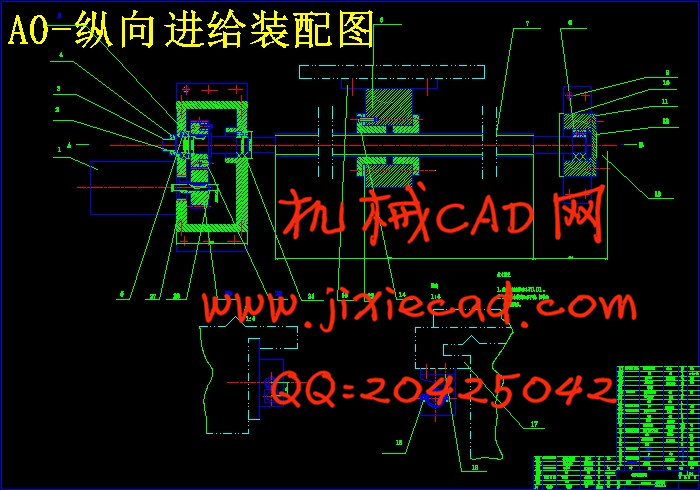

拆除原车床的纵向和横向丝杠、光杠、溜板箱及挂轮箱中的齿轮，用滚珠丝杠替换原有普通滑动丝杠，将选取的纵向滚珠丝杠副通过托架安装在原溜板箱与床鞍连接的部位上，纵横向滚珠丝杠两端尽可能利用原固定和支承方式。
横向进给机构改造中，步进电机、齿轮箱体安装在中拖板的后侧。纵、横向进给机构都采用了一级齿轮减速，并用双片齿轮错齿法消除间隙，双片齿轮间没有加弹簧自动消除间隙，因为弹簧的弹力很难适应负载的变化情况。当负载较大时，弹簧弹力显得小，起不到自动消除间隙的作用；当负载较小时，弹簧弹力又显得大，则加速齿轮的磨损。为此采用人工定期调整螺钉紧固的办法来消除间隙。

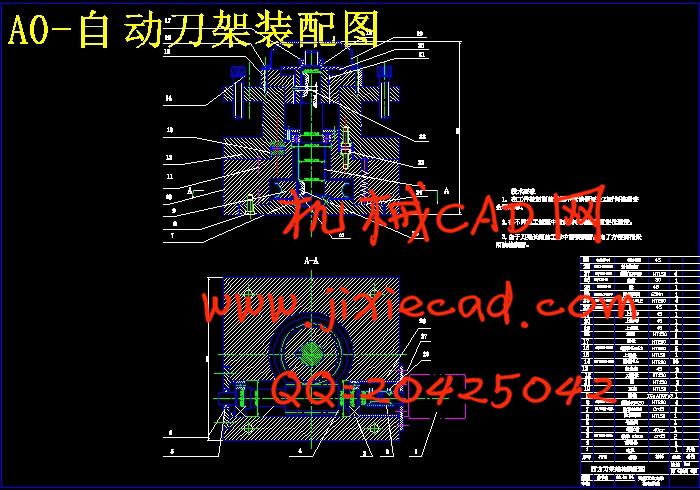

拆除原刀架和小拖板，换上数控可转位刀架。数控系统自带刀架控制器。
数控机床的加工是由程序控制完成的，所以坐标系的确定与使用非常重要。根据 ISO841 标准，数控机床坐标系用右手笛卡儿坐标系作为标准确定。数控车床平行于主轴方向即纵向为Z轴，垂直于主轴方向即横向为X轴，刀具远离工件方向为正向。
CA6140 车床的坐标原点定在卡盘基座与主轴中心的交点上，数控系统是通过检测参考点的具体位置来确定机床坐标系的，选用两个接近开关X轴方向和Z轴方向各安装在一个机床上，用于建立参考点，当移动刀架两个都有信号输出时，刀架的当前位置就为参考点R，测量XR和ZR，并将它写入机床数据库，即可在数控系统中建立坐标系。
进给传动的作用是接受数控系统的指令，驱动刀具作精确定位或按规定的轨迹作相对运动，加工出符合要求的零件，对进给传动的要求是高精度、高速度。改造中我们采用广州数控的928TB数控系统，其带有X、Z轴控制功能，其采用步进电机开环驱动系统实现X、Z轴运动控制，这样结构简单，安装调试和维修都非常方便。电机有数控系统直接控制，不需要另外的步进电机控制系统。
加装主轴脉冲发生器，以实现切削螺纹功能。脉冲发生器与主轴用同步带连接。
拆除原车床的纵向和横向丝杠、光杠、溜板箱及挂轮箱中的齿轮，用滚珠丝杠替换原有普通滑动丝杠，将选取的纵向滚珠丝杠副通过托架安装在原溜板箱与床鞍连接的部位上，纵横向滚珠丝杠两端尽可能利用原固定和支承方式。
横向进给机构改造中，步进电机、齿轮箱体安装在中拖板的后侧。纵、横向进给机构都采用了一级齿轮减速，并用双片齿轮错齿法消除间隙，双片齿轮间没有加弹簧自动消除间隙，因为弹簧的弹力很难适应负载的变化情况。当负载较大时，弹簧弹力显得小，起不到自动消除间隙的作用；当负载较小时，弹簧弹力又显得大，则加速齿轮的磨损。为此采用人工定期调整螺钉紧固的办法来消除间隙。
拆除原刀架和小拖板，换上数控可转位刀架。数控系统自带刀架控制器。
数控机床的加工是由程序控制完成的，所以坐标系的确定与使用非常重要。根据 ISO841 标准，数控机床坐标系用右手笛卡儿坐标系作为标准确定。数控车床平行于主轴方向即纵向为Z轴，垂直于主轴方向即横向为X轴，刀具远离工件方向为正向。
CA6140 车床的坐标原点定在卡盘基座与主轴中心的交点上，数控系统是通过检测参考点的具体位置来确定机床坐标系的，选用两个接近开关X轴方向和Z轴方向各安装在一个机床上，用于建立参考点，当移动刀架两个都有信号输出时，刀架的当前位置就为参考点R，测量XR和ZR，并将它写入机床数据库，即可在数控系统中建立坐标系。
