摘要

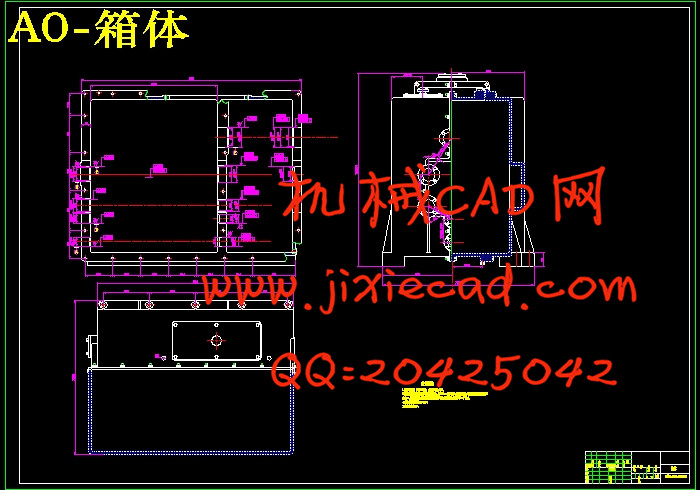

多速输出变速箱是将一种转速输入，经过变速输出不同所需转速的机构。该机构广泛应用于在机床主传动系统与进给系统中。多速输出变速箱的设计涉及机械原理，机械设计，机械制造等多个机械专业课程的内容。本次设计主要完成了齿轮设计计算，轴的结构设计及强度校核，轴承的寿命计算箱体总体结构设计及附件设计。本次所设计的多速输出变速箱主要用于立式铣床的主传动系统中。

关键词
速输出 变速箱 主传动系统 立式铣床
ABSTRACT
Multi-speed output gearbox is a kind of mechanism make an input speed change into different speed.This mechanism used in main drive and feeding system of machine tool widely.The design of Multi-speed output gearbox related to many professional courses of Machinery，such as，Mechanical principle，Machine design，Machine manufacturing and so on.In the design of Multi-speed output gearbox,I has completed gear design,axis design and strength check,bearing life calculation and so on.The Multi-speed output gearbox designed this time mostly used in the Main drive of Vertical Milling Machine

KEY WORDS
Multi-speed output.Transmission.Main drive.Vertical Milling Machine
                   目   录
摘要 9
第一章 绪论 10
一、机床传动系统 10
二、 变速箱发展趋势 10
三、设计提要 10
第二章 方案设计 12

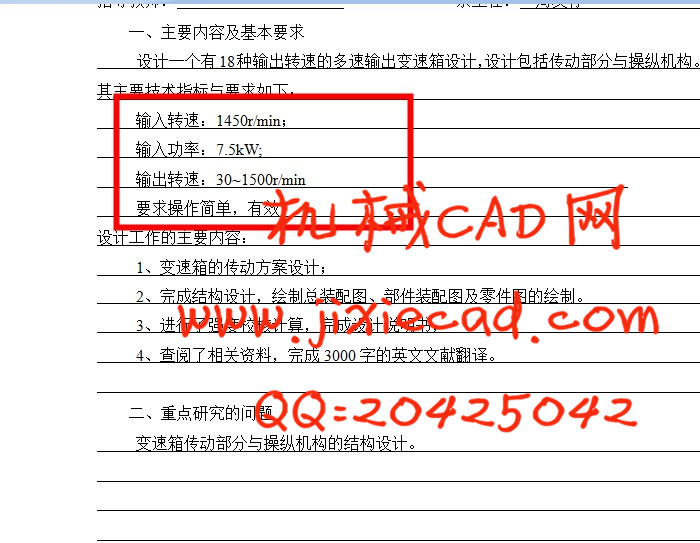

一、 参数的拟定 12
二、 传动方案设计 12
三、 齿轮运动和动力参数的确定 12
第三章 齿轮设计 15
一、 齿轮齿数表 15
二、齿轮设计计算 15

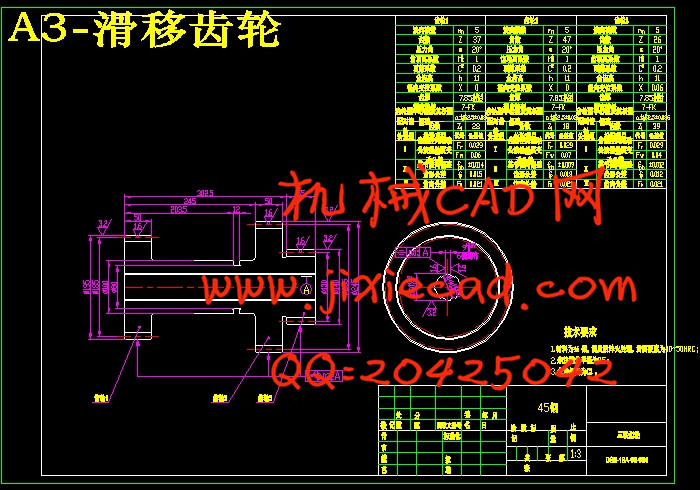

三、齿轮结构设计 51
第四章 轴的设计 52
一、 初步确定各轴的最小轴径 52

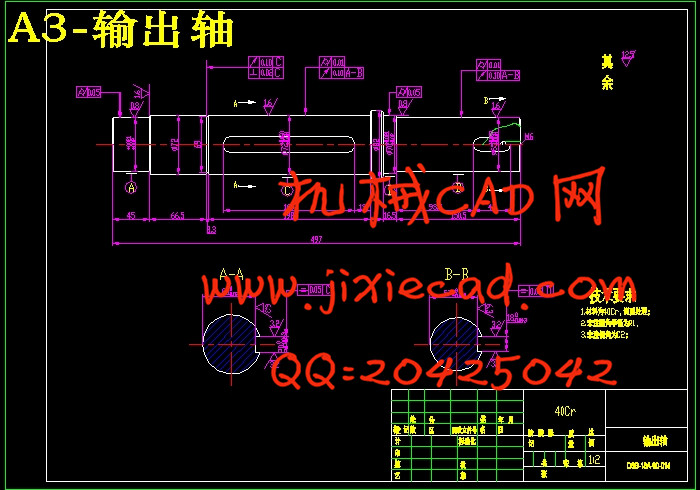

二、 轴的结构设计 53
三、 轴承寿命计算 54

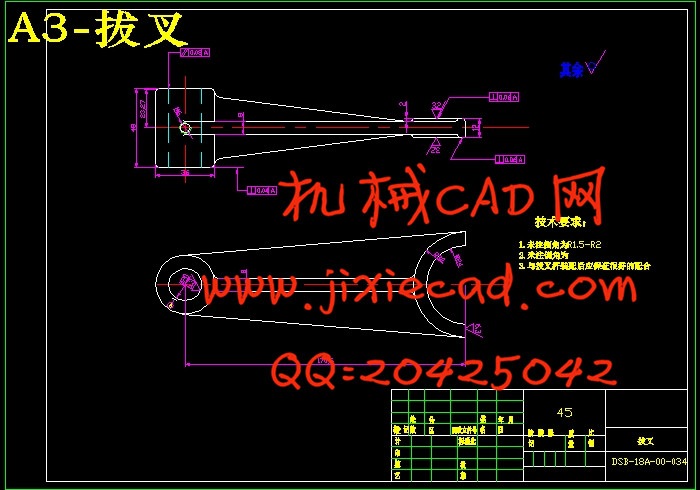

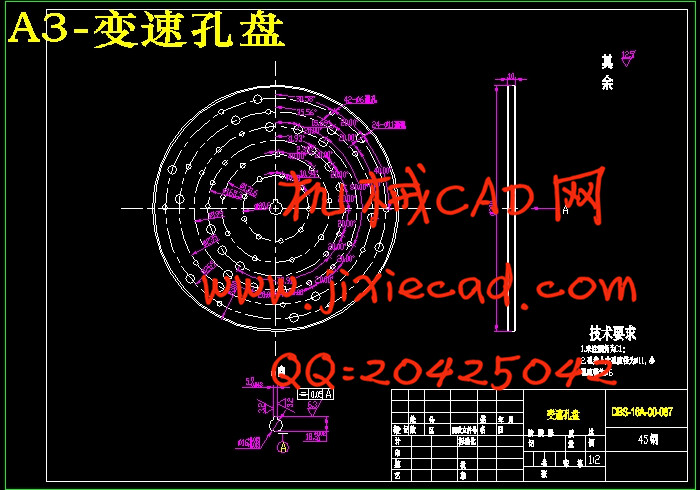

第五章 操纵机构的方案选择 59
