设计简介
前言
小型物料含有丰富营养成分，且具有较高的食用价值和工业价值。本课题的设计，对发展小型物料深加工，增加财政收入，帮助山区农民脱贫致富将起到积极的推进作用。本设计以增加粉碎能力和筛分效率入手，要设计一种高效、低耗、结构简单、操作方便、使用安全的小型物料粉碎机。我的设计思路为：制定方案—选择功率—设计带传动—设计粉碎室宽度、转子直径—进行细节方面的设计（包括轴、筛子、锤片选择、轴承密封装置、机架、连接件等）—进行轴、键的强度校核—画零件图和装配图—编写说明书。
该粉碎机结构简单，粉碎室比较窄，生产率比较高主要包括转子、锤片、主轴、喂料口、闸板、筛子、粉碎室、机架等部分，以小功率的电动机为动力源，采用带传动，利用高速旋转的锤片对进入粉碎室的物料进行反复锤击，加上转子的旋转离心力作用，使物料在粉碎室与筛片问相互撞击摩擦，利用筛片孔的直径控制加工产品粒度，最后粉碎成细0.1—2mm的小粉末，粉碎后的颗粒通过筛片进入出粉管经出料口排出。
目录
前言 1
1 绪论 2
1.1本课题研究的目的及意义 2
1.2本课题的研究现状和分析 2
1.2.1.现有粉碎机类型及其特点 2
1.3本课题需要重点研究的、关键的问题及解决的思路 3
2 锤片式粉碎机结构说明 3

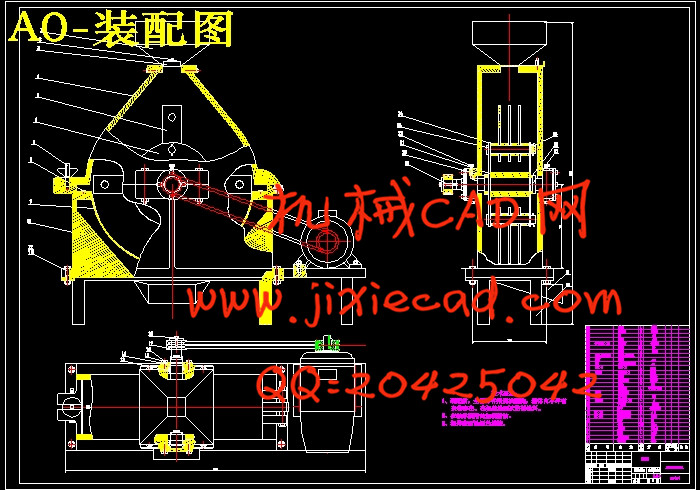

2.1锤片式粉碎机的结构设计示意图 3
2.2锤片式粉碎机的工作原理 4
3 传动方案设计 4
3.1电动机选择 4
3.2带传动的设计计算 5

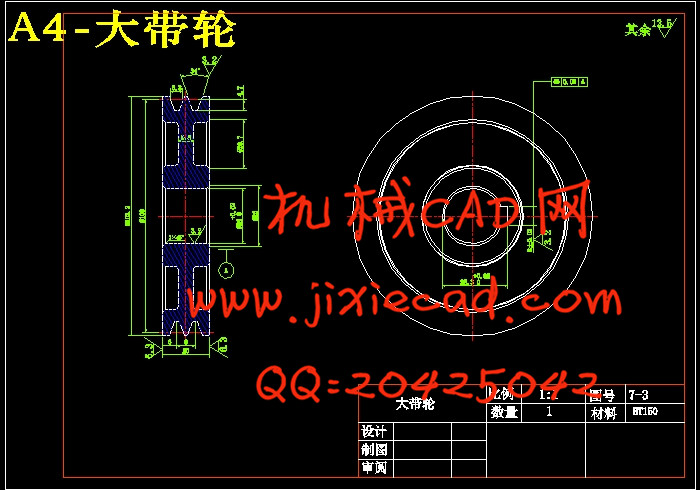

3.3带轮的结构设计 6
4 锤片式粉碎机的零件说明 7
4.1转子的回转直径D（mm）、粉碎室宽度B（mm）和主轴转速n (r/min) 7
4.2锤片选择 7

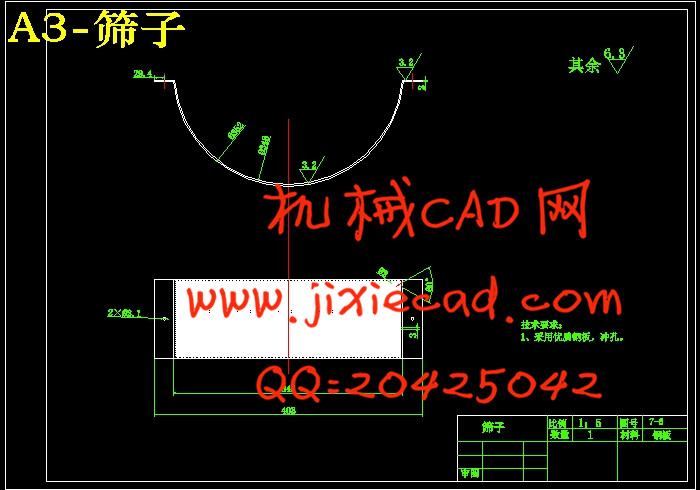

4.3筛子设计 8
4.4锤筛间隙设计 8

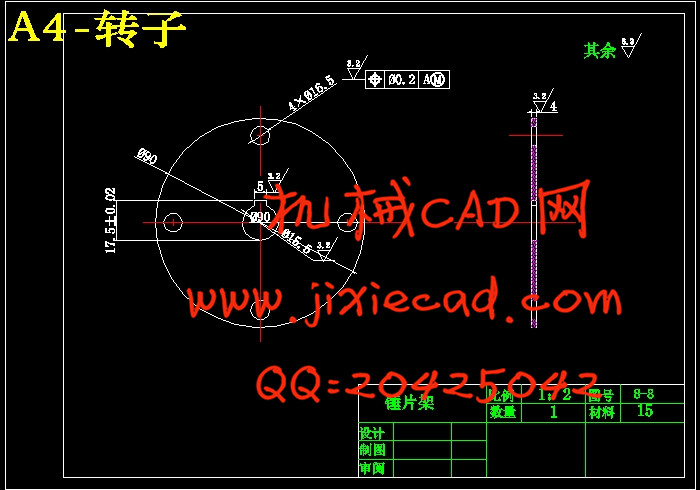

4.5转子设计 9
4.6喂料装置设计 9

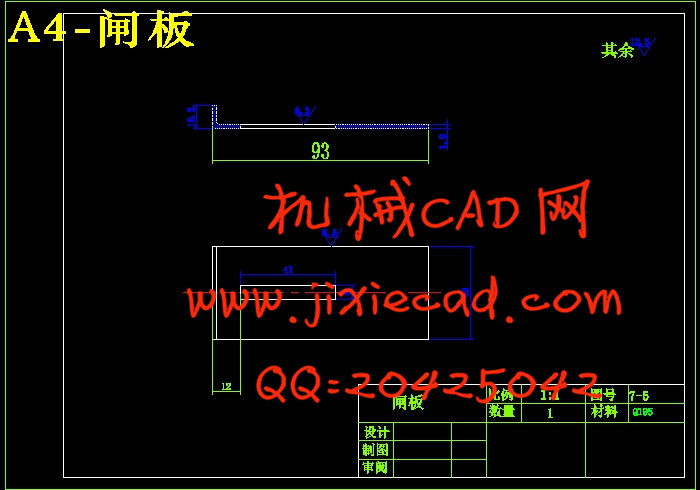

4.7闸板设计 10
4.8粉碎室设计 10

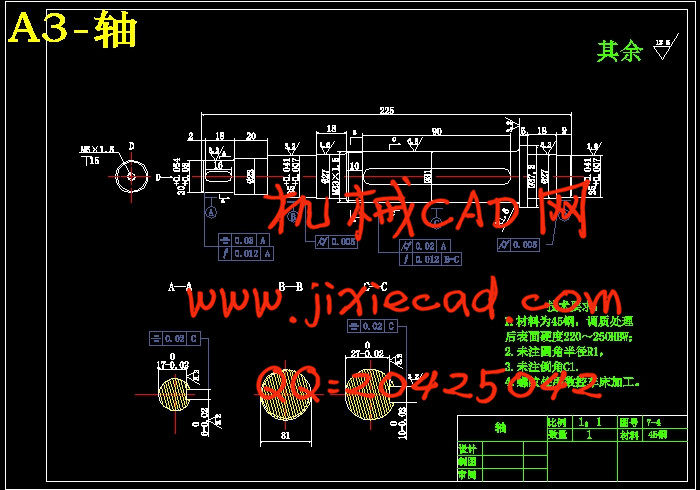

5 轴的设计 10
6 键选择与校核 11
7 轴的校核 12
8 轴承 13
8.1轴承的选择 13
8.2轴承的润滑和密封 14
8.3轴承的密封 14
8.4轴承端盖的设计 14
9 轴系零件的定位 14
9.1轴向定位 14
9.2周向定位 14

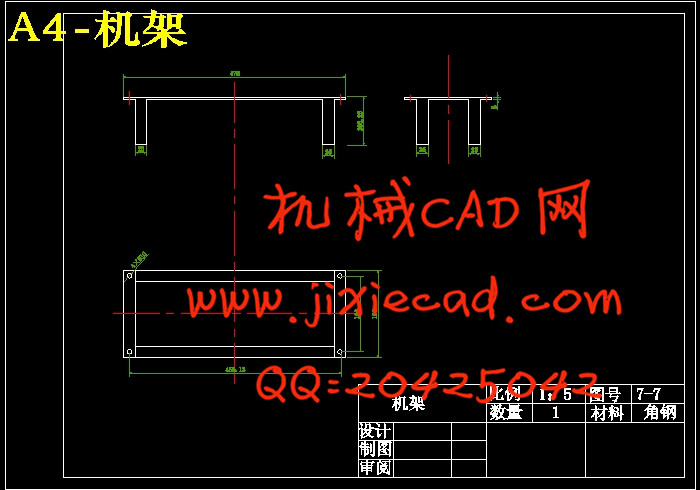

10 机架设计 14
11 箱体的设计 15
12 锤片式粉碎机注意事项、调试、维护和保养 15
13 结论 16
致谢 17
参考文献 18
