车载式喷雾机的设计【说明书+CAD+SOLIDWORKS】
设计编号
JX2369
设计软件
AutoCAD,Word,Solidworks
包含内容
见右侧图片
说明字数
见下方截图
图纸数量
见右侧图片
推荐指数
较高
价格
价格优惠中
整理日期
2017-08-22
整理人
admin
设计简介
前 言
我国是农业大国,保证农业的高产、稳产是解决我国占世界7%的土地养活22%的人口的关键,但由于后期病虫害防治一直不能很好的解决,这就直接影响了产量。因此,与农作物的病虫害作斗争是我国农业生产的重要环节。由于化学防治见效快、效率高等特点,仍将是今后防治农业病虫害的主要方式之一。车载式喷药机各种作物的后期病虫害防治的需要。本设计中关键性技术的设计,能够更高效的解决病虫害问题。
 本设计中对车载式喷药机的各种技术进行设计,进行了一系列的计算与仿真,研究解决了各种技术难点,主要研究关键性技术主要包括以下几个方面:
 (1)车架整体设计:由于作物多样化,因此在设计中要考虑很多的东西,首先要设计合理的车架高度,其次解决转向系统和轮距调整系统。这样可以使车载式喷药机具有更好的地形适应性;
 (2)传动系统设计:车载式喷药机的传动主要靠拖拉机的带动,经过各方面的考虑选用皮带轮传动。
 (3)喷杆整体设计:喷杆做为整机的重要组成部分,在设计方面就要求具有很好的环境适应性,因此本文设计中,就对喷杆的悬挂系统、升降系统、平衡机构和折叠机构进行了一系列的计算设计。所以,车载式喷药机的设计,极大的提高了喷雾的效率,解决了作物后期病虫害问题,实现了产量的增长,同时也促进了经济的发展,在农业机械上占有重要的地位。

关键词车载式喷药机;喷杆系;传动系统

目 录

1绪论 1

1.1课题研究的目的和意义 1
1.2国内外车载式喷药机概况及发展现状 1
1.3现有喷药机的种类 2
1.4课题研究的主要内容 4
2总体方案的设计 4
2.1设计的方案 4

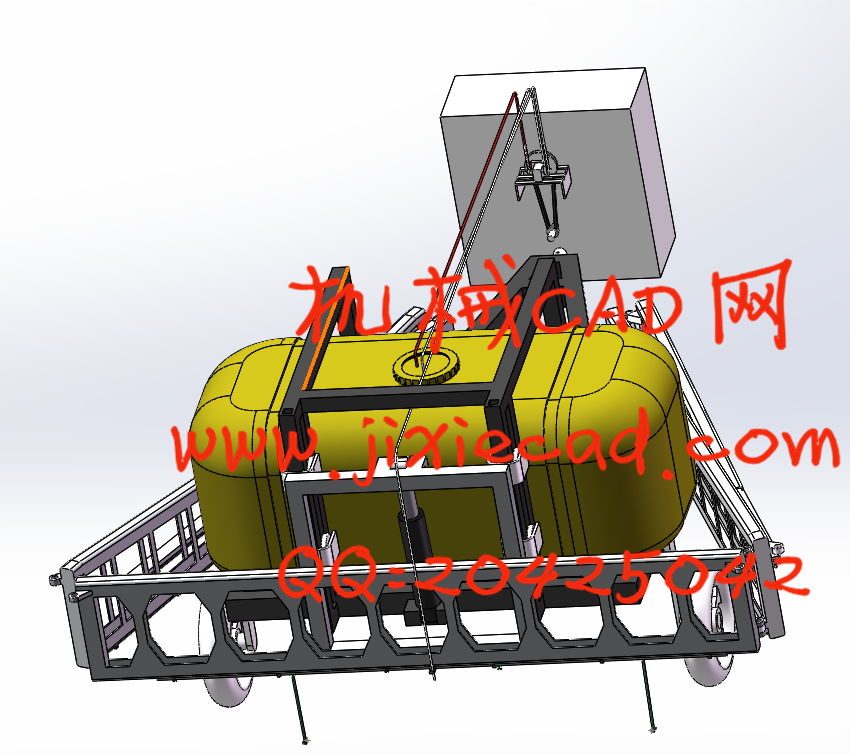

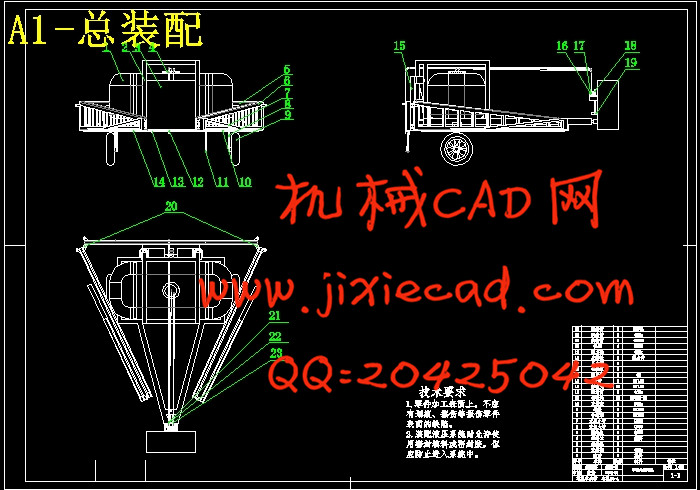

2.2样机结构及工作原理 4
3关键部件的设计 5
3.1药箱的设计 5

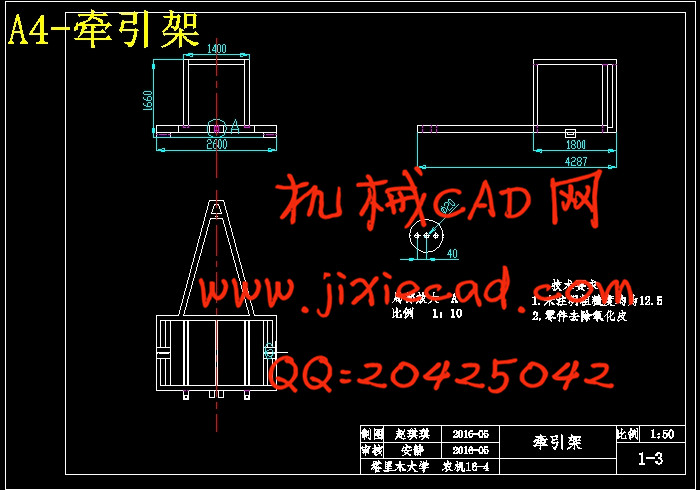

3.2牵引架的设计 6

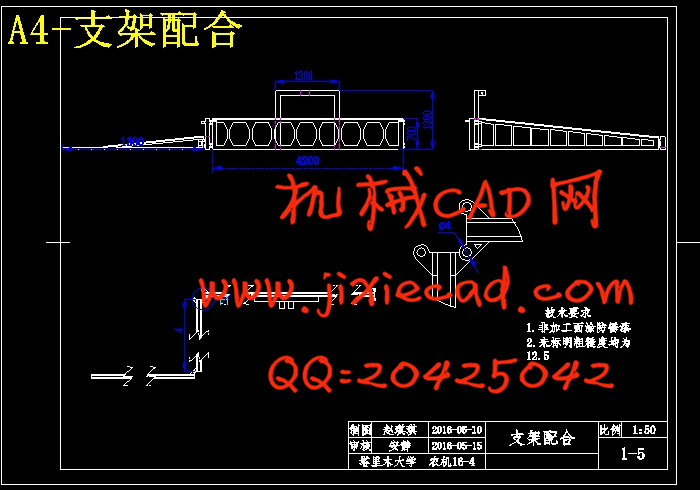

3.3支管架的设计 7
4主要部件的设计和计算 8
4.1泵的选用 8
4.2泵轴的设计 11

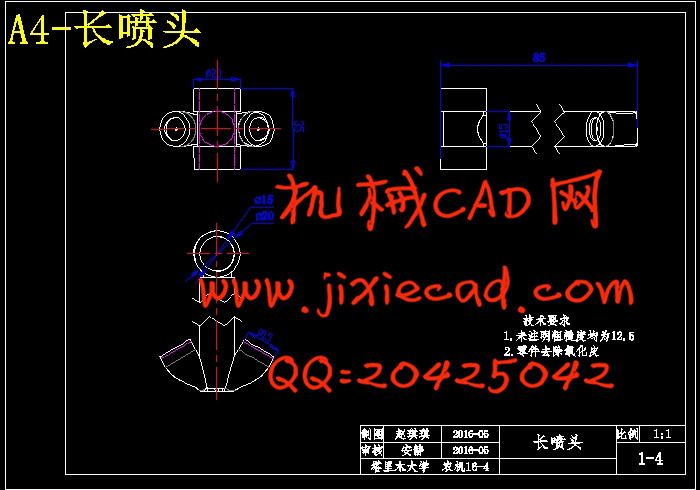

4.3喷头的选择 11
4.4液压缸主要参数的计算 14

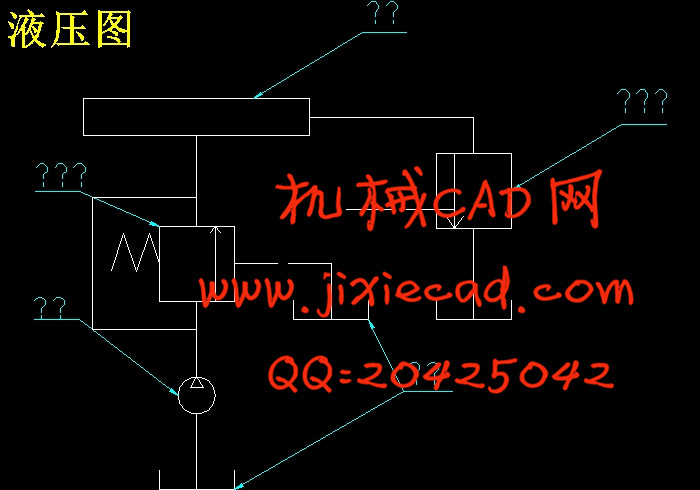

4.5液压阀 18
总 结 19
致 谢 20
参考文献 21
