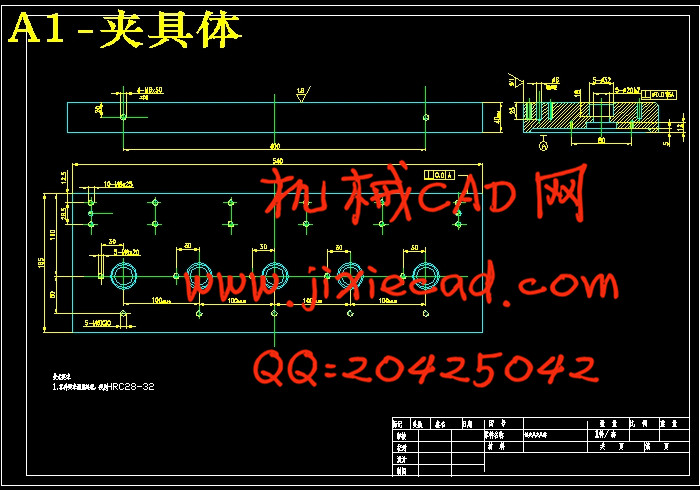

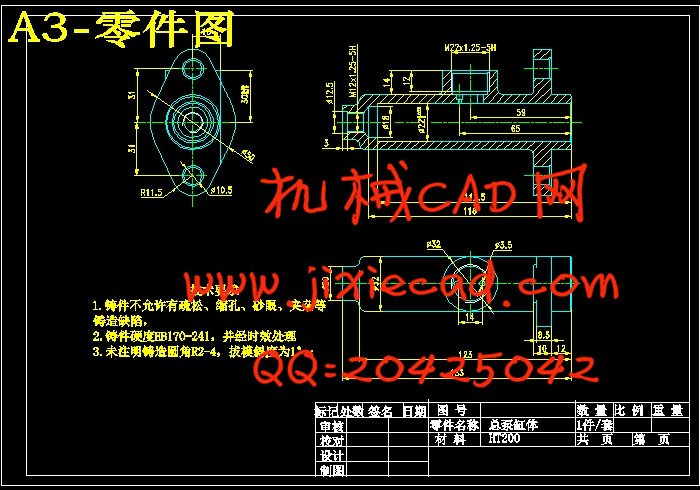

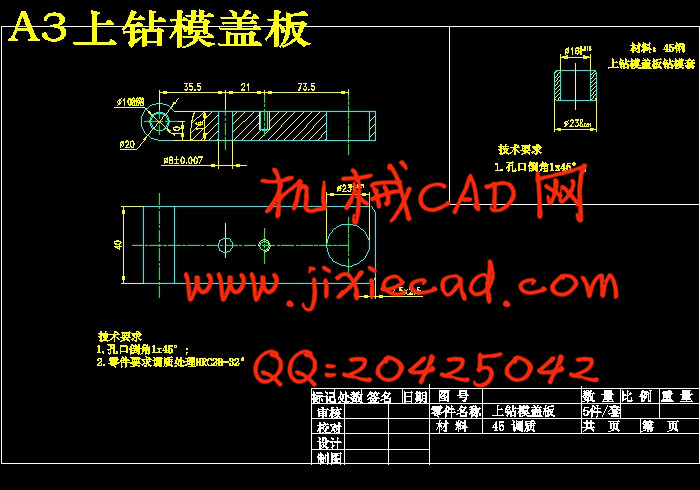

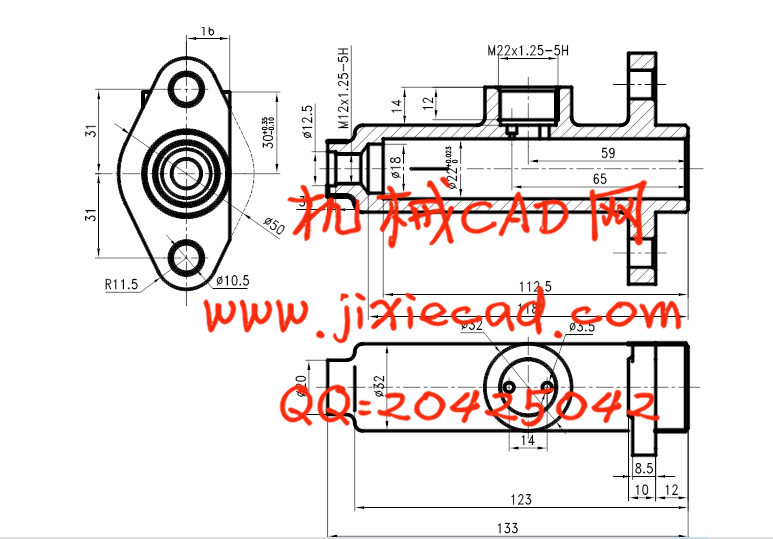

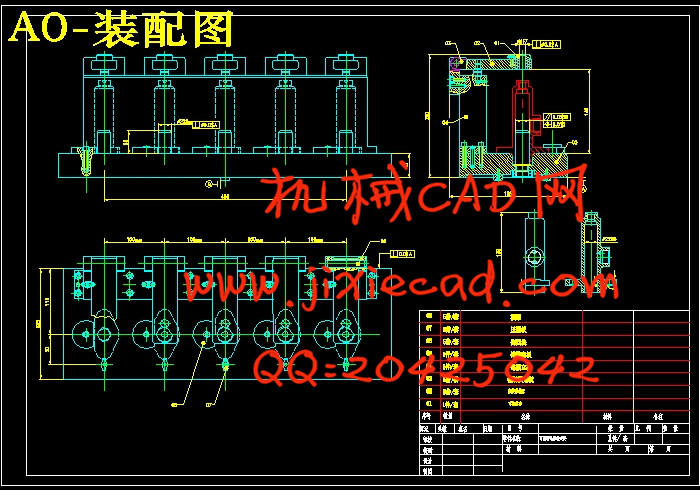

题目所给定的零件是总泵缸体。是整个液压系统的核心，作用是通过活塞的来回往复运动产生推动工作缸动作所需的油压。该零件ф3.5为进油孔，活塞运动过该位置时，完成充油过程，活塞继续运动将油推向前方，挤压出缸体，由于截面积差产生工作压力。当活塞回程时超过3.5孔位时开始进油，旁边小孔为空气孔，方便进空气。
1.2 零件工艺分析

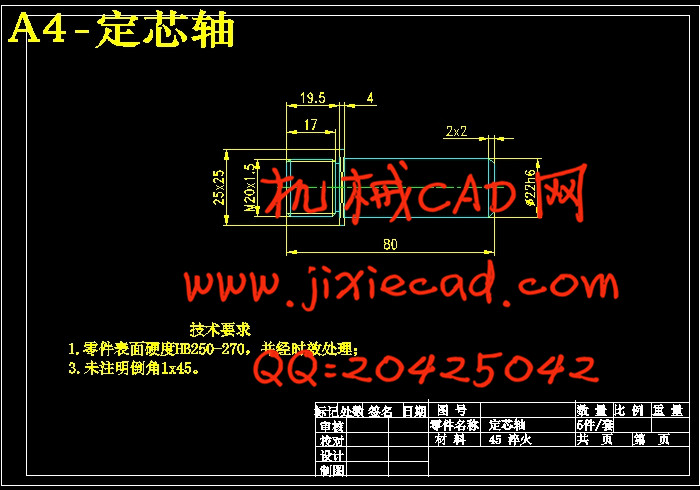

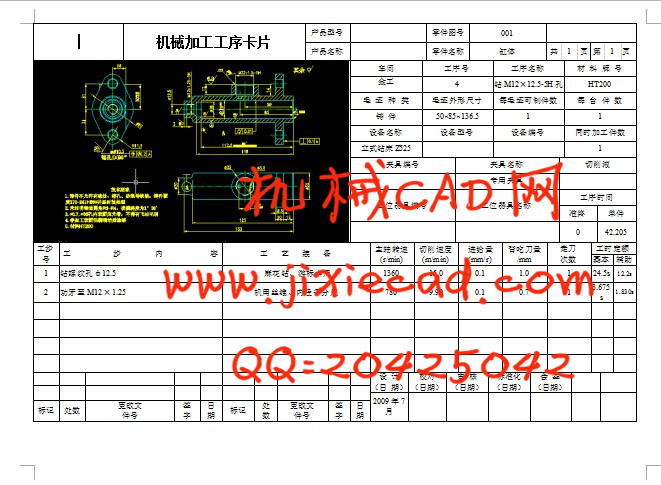

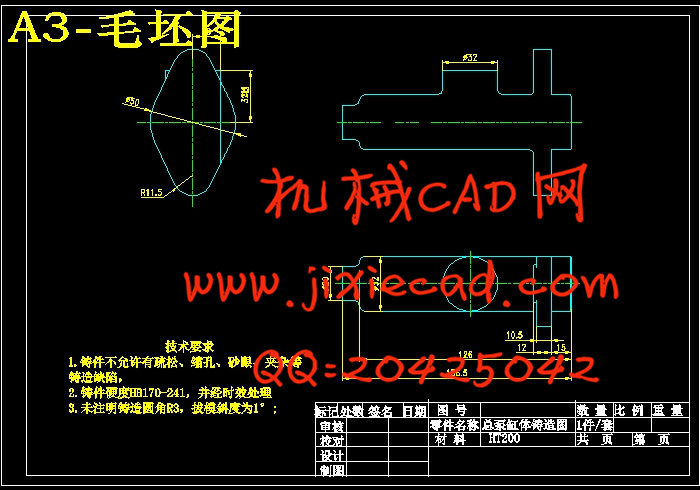

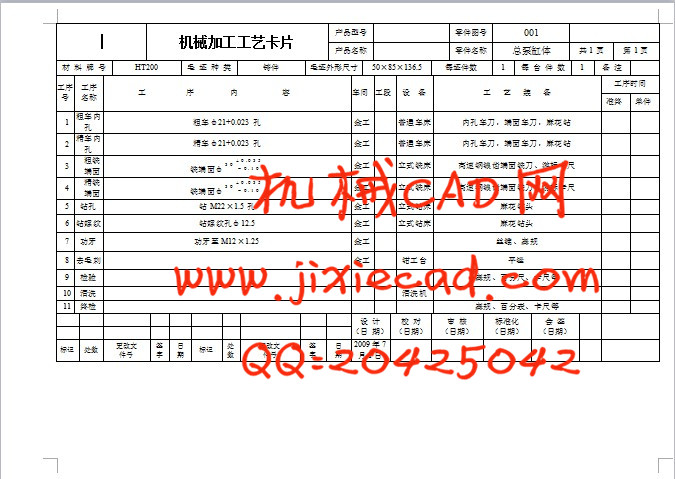

由零件图可知，该零件仅有一组尺寸要求较高，即ф22^+0.023。（主行磨至⊿^0.8）尺寸要求较高，其余尺寸均为8公差尺寸，我们加工时可先以外圆为粗加工基准，确定内孔，由内孔确定所有尺寸。
