摘 要

   随着当今社会的发展和进步，原有的商品已经远远不能满足人们的所需。然而在许多的物品中，在制造过程中不少都需要用到模具制造才能够加工成为一个完整的商品。因此，模具的发展与人们的生活是密不可分的，我们利用模具生产加工各式各样的零件,产品来满足人们的生活需求，模具行业的发展让我们的生活更加多姿多彩。此次我们的毕业设计要求设计出一套模具来完成对大学生学习的总结。由于材料,特性不同，生产所用的设备也不同，模具也多种多样，但广泛应用的有冷冲压模,塑料模,玻璃成型模,锻造模等，其中冷冲压模，塑料模的应用最为广泛，其要求也相对较高。
   随着社会的发展，工业品质也不断提高，所以冲压产品要求也越来越多，多品种，小批量，精密，大型，更新快等特点越来越明显。现在，冲压模效率越来越高，精密度越来越高，寿命也更加长久。当然，随着计算机科技的发展进步，模具行业也在不断追求进步，正由人工进行设计，用机械进行加工向计算机用来绘制图形进行辅助设计，数控控制加工而转变。
   在此次毕业课程设计中使用了CAD,u g等画图软件进行零件和装配图形的绘制，使用了数控机床加工，电火花线切割等加工方式进行装配零件的加工，本次设计是一次对大学之中所学内容的集中整理和全方位运用。

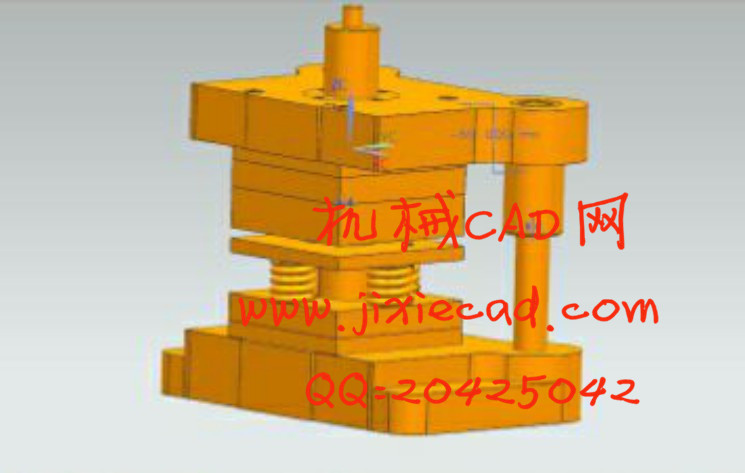

   在此次模具设计中，由题目的名称可知，先对设计的冲压件进行零件分析，得出的结论为普通模具的精度就可以满足需求。再从零件的形状，尺寸，数量等情况选择进行加工的方案，得出使用冲孔落料倒装复合模，设计主要介绍了工艺的计算，凹凸模的设计及其它各种装置的设计等方面。

关键词：冷冲模、CAD、u g、零件图形、装配图


目录

前言……………………………………………………………………1
第1章  冲裁工艺设计………………………………………………2

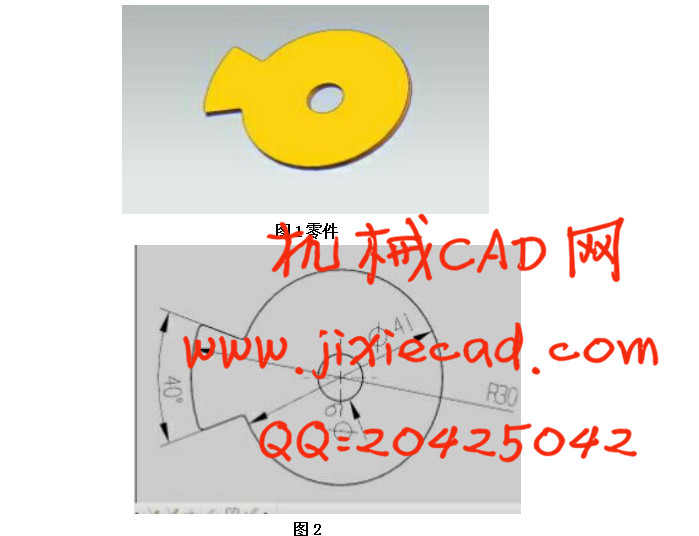

1.1  冲压件的工艺分析……………………………………………2
1.2  冲压方案的确定………………………………………………2
第2章  冲裁件的排样和工艺计算…………………………………3
2.1  排样方式………………………………………………………3
2.2  确定搭边值……………………………………………………3
2.3  送料步距S和条料宽度B的计算……………………………3
2.4  计算材料利用率………………………………………………3

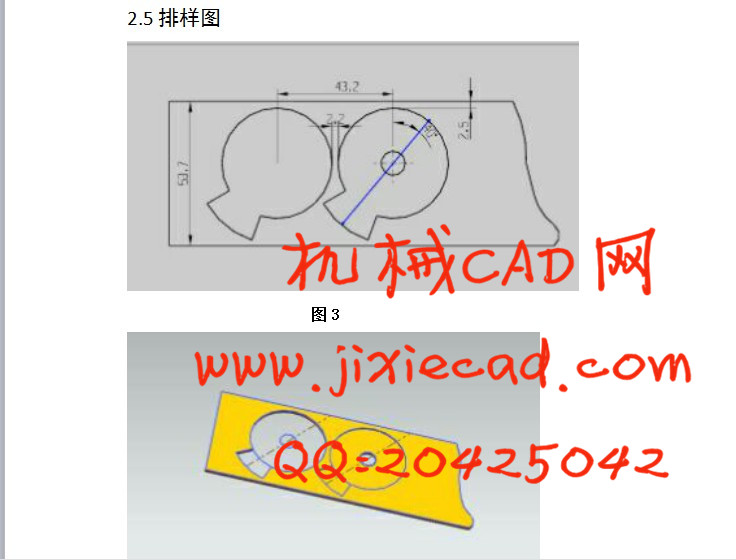

2.5  排样图…………………………………………………………3
2.6  冲压力的相关计算……………………………………………3
2.7  压力中心的计算………………………………………………4
第3章  刃口尺寸的计算………………………………………… 6
3.1  刃口尺寸的计算………………………………………………6

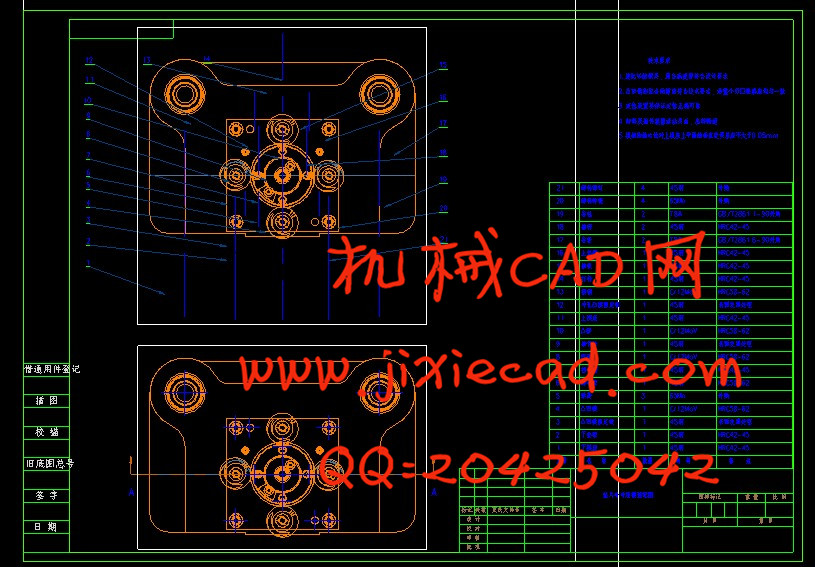

第4章  模具主要零件设计…………………………………………7

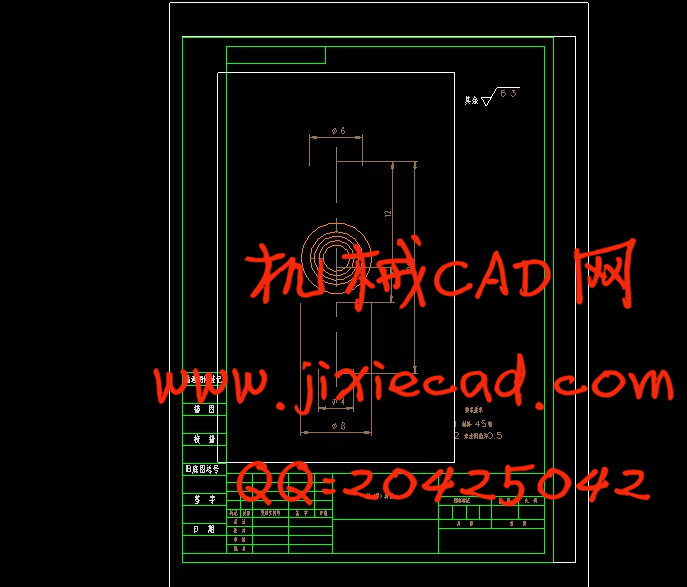

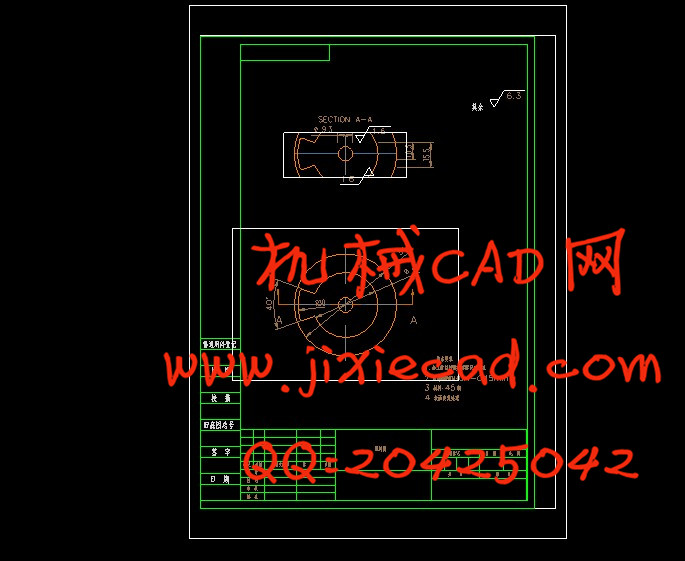

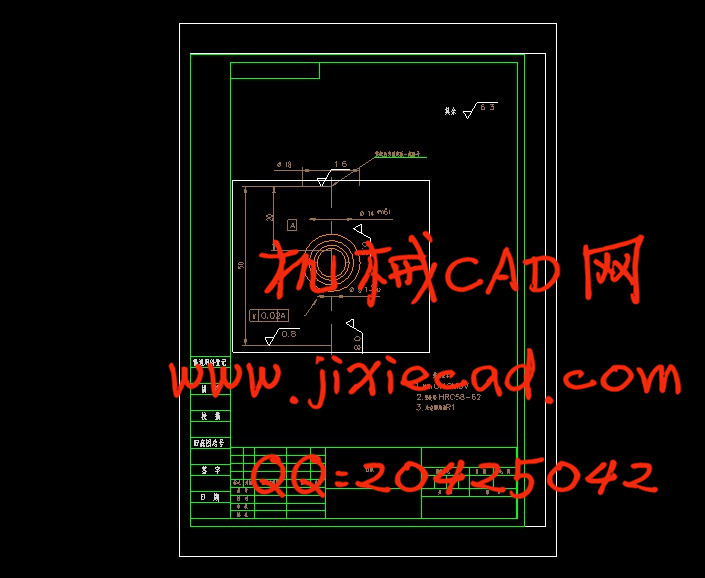

4.1  工作零件设计…………………………………………………7
4.2  设计卸料装置…………………………………………………8
4.3  设计定位零件…………………………………………………9

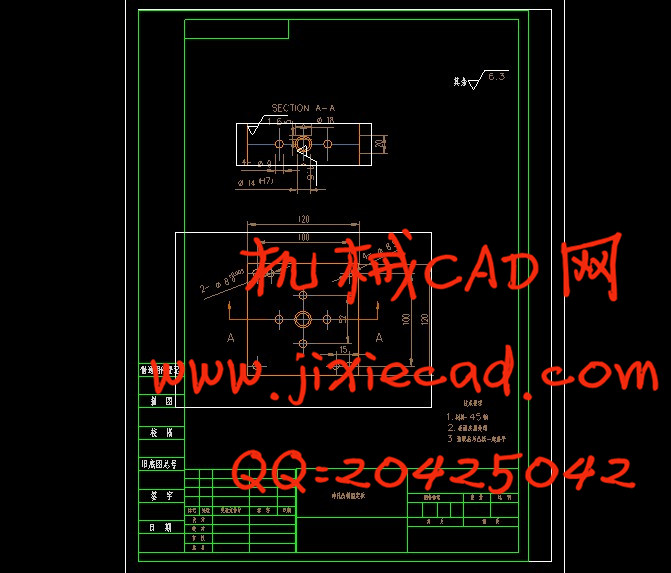

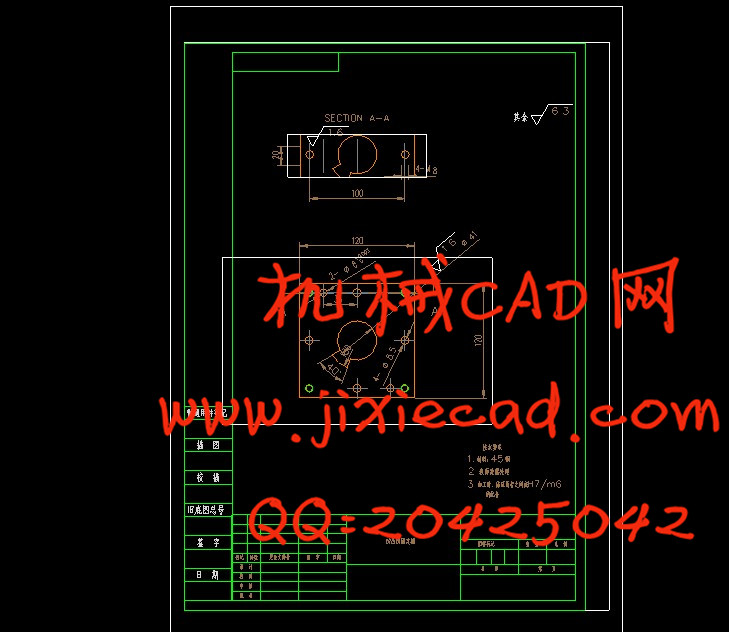

4.4  设计固定板和垫板……………………………………………10
